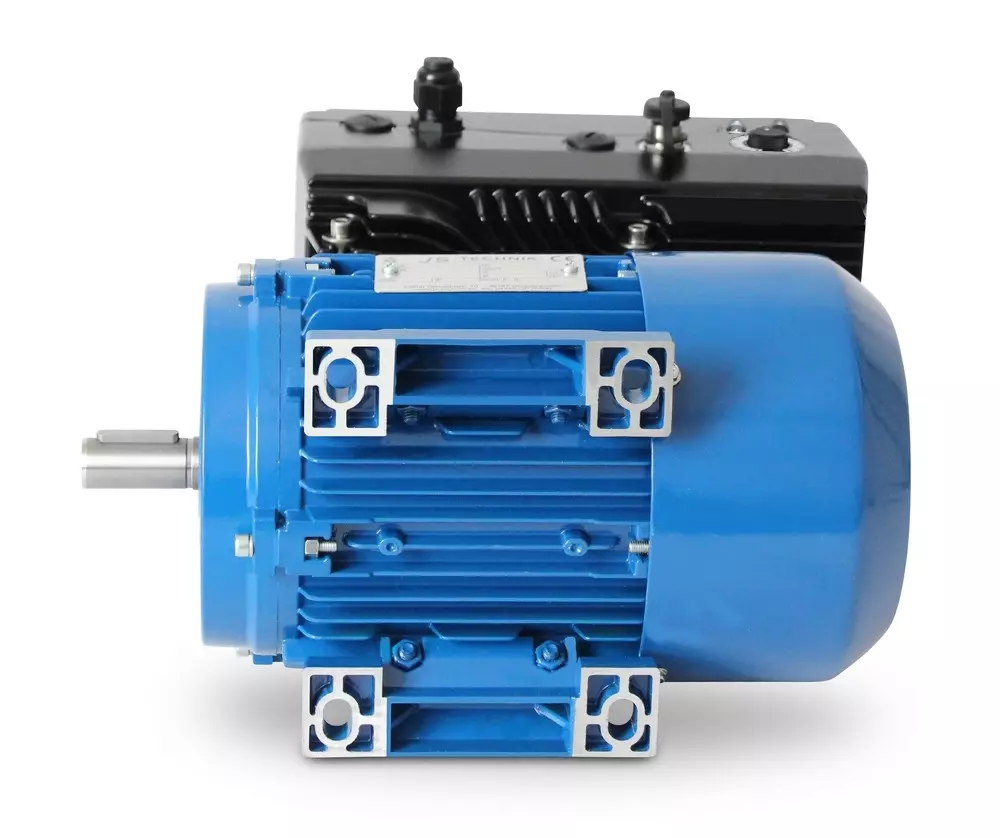

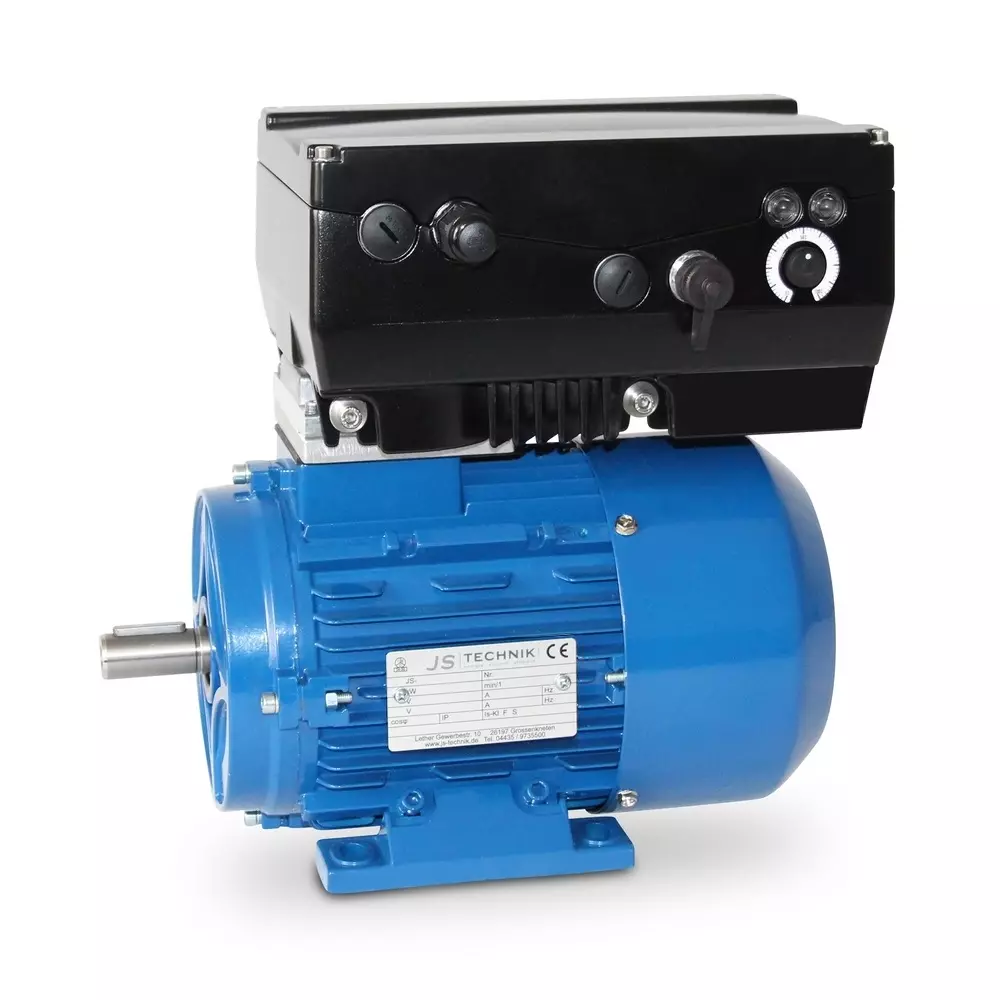

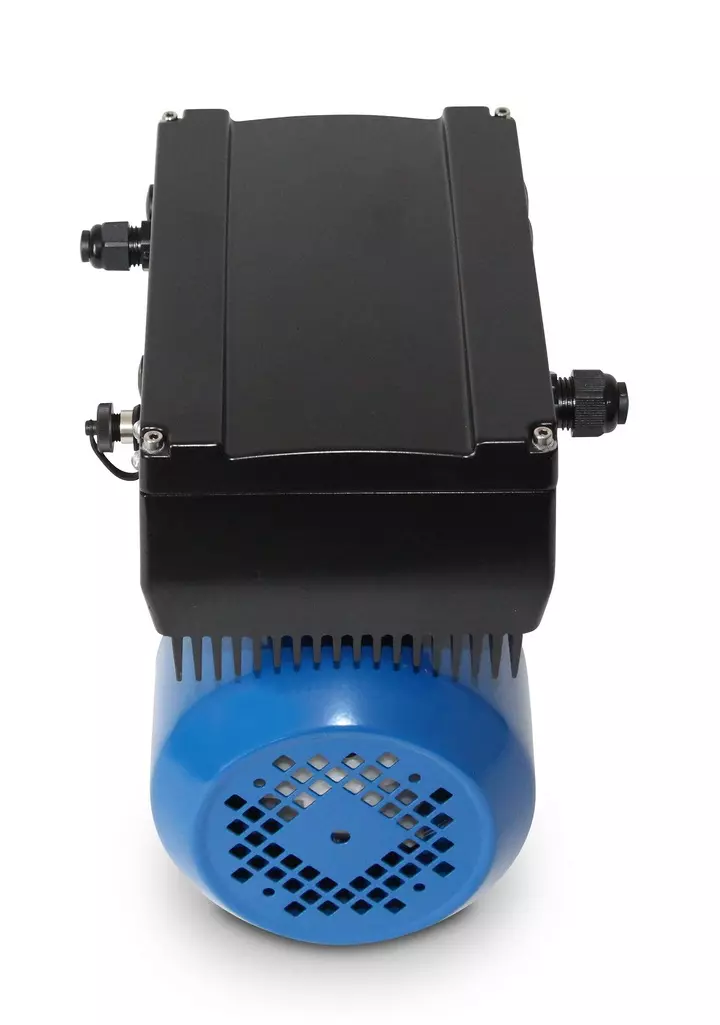

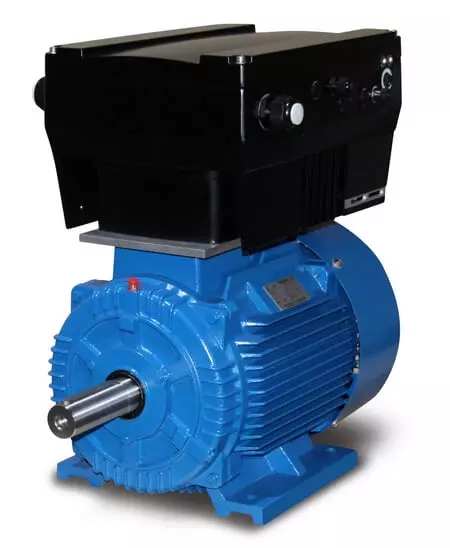

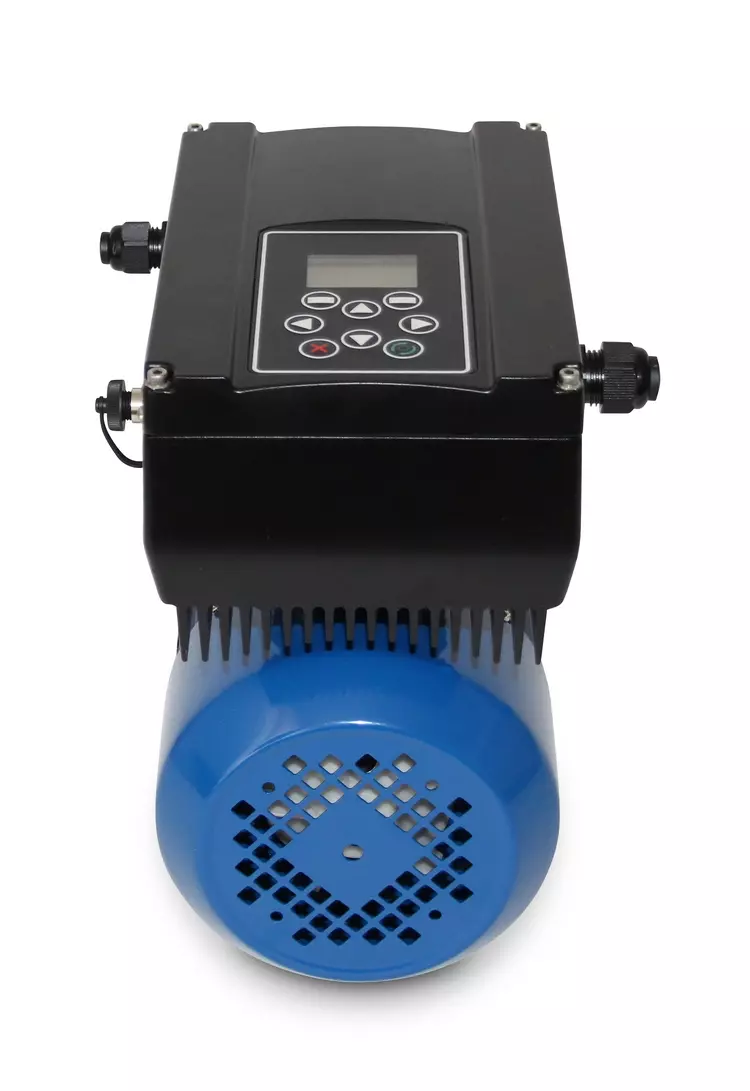

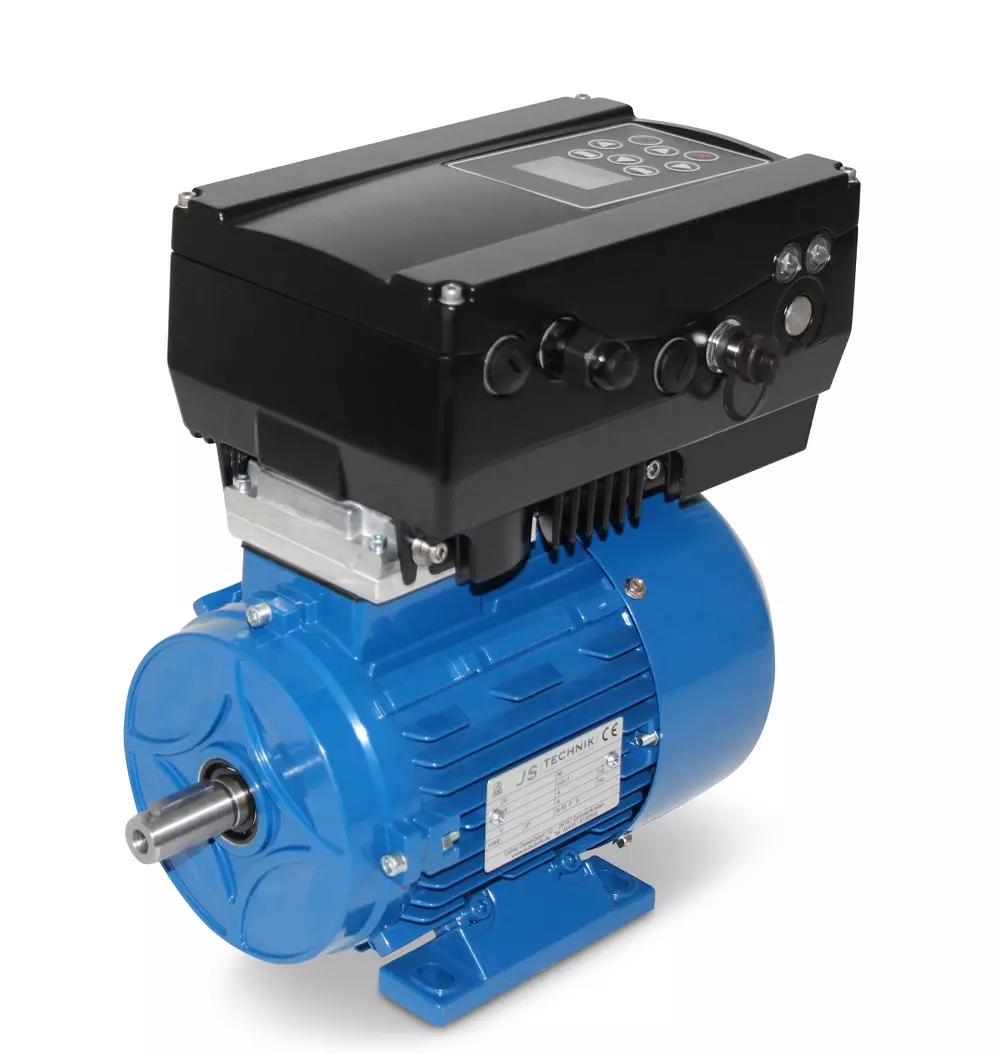

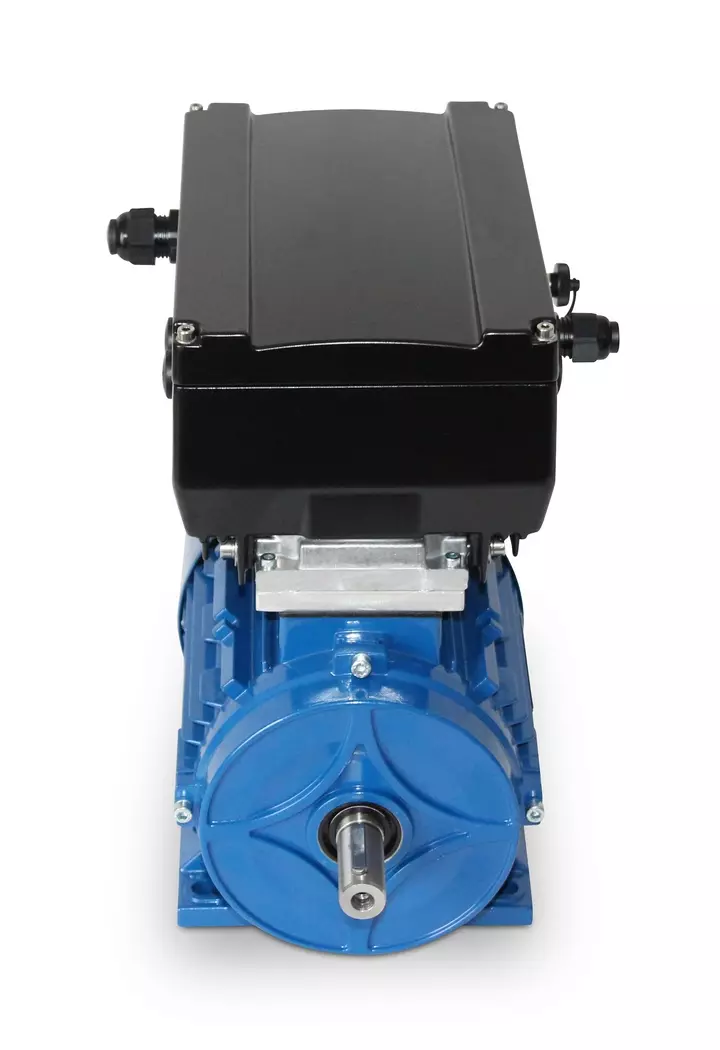

Conversor de frequência com motor ED400D-1850-180M-4

Placa de interface CANopen para EASYdrive. (Não para a série Alpha!) O sistema de bus CANopen pertence à família dos bus de campo e baseia-se no bus CAN (Controller Area Network). Por norma, a rede tem uma estrutura linear. A taxa máxima de transferência de dados num bus CANopen pode ser de até 1 Mbit/s e depende do comprimento do cabo depende do comprimento do cabo. Na rede de bus pode haver um máximo de 127 participantes. Inclui cabo de ligação M12 aberto de 2 m, ficha M12 / aberta / CANopen / 5 pinos / 2 m / codificado A. A placa de interface (interface) faz parte do inversor e não pode ser montada posteriormente. Todas as fotografias do produto são exemplos não vinculativos! Sujeito a alterações técnicas.

Adaptador Bluetooth para EASYdrive. O EASYdrive oferece uma interface Bluetooth que pode ser integrada como variante de encaixe através da ligação M12 pode ser integrado. -apenas com suplemento, não pode ser encomendado individualmente- (Ilustração apenas de um exemplo de produto) Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

Chopper de travagem com resistência de travagem tamanho D para EASYdrive 2 x 240 W ou 2 x 400 W, 72 Ohm; IP65, cabo de ligação 510mm, 2 x L=216mm L=80mm A=30mm. -apenas sobretaxa, não pode ser encomendado individualmente- Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

Unidade de controlo manual MMI, incl. cabo em espiral de 0,5 m, com acoplamento roscado M12 Com o EASYdrive MMI são possíveis as seguintes funções: - Parametrização dos ajustes do aparelho - Controlo (por exemplo, bloqueio e desbloqueio) - Visualização de diversas variáveis de processo - Memorização de conjuntos de parâmetros (máx. 8) - Transferência de conjuntos de parâmetros para outros INVEORs (Apenas ilustração de um exemplo de produto)

O potenciómetro integrado na lateral permite uma regulação prática do ponto de regulação. A interface para a ligação é fornecido de série. O potenciómetro está disponível como acessório. -O potenciómetro faz parte do inversor e não pode ser montado posteriormente Todas as fotografias do produto são exemplos não vinculativos! Sujeito a alterações técnicas.

Tensão nominal de funcionamento Ue 12-26 V DCCategoria de utilização DC-13 Ue /Ie 12-26 DC / 0,2 A de acordo com a IEC/EN 60947-5-2Saída de tensão (gama de controlo) 0-10 V DCDispositivo de proteção contra curto-circuitos Elemento de comutação permanentemente à prova de curto-circuitos e sobrecargas Classe de proteção IIIM UB GND RL U-OUT U-OUT Caixa em alumínio fundido; tampa em alumínio fundido Elementos de acionamento Alavanca de pé (PA) Ambiente à prova de sobrecarga, intermitenteClasse de proteção IIIM UB GND RL U-OUT U-OUT Caixa em alumínio fundido sob pressão; tampa em alumínio fundido sob pressãoElementos de acionamento Alavanca de pé (PA)Temperatura ambiente -30 °C a +80 °CTipo de contacto PNP Contacto NA, programável de 0,1 - 5,9 mmForça de comutação do pedal aprox. 10 N (centro do pedal)Vida útil mecânica 10 x 106 ciclos de comutaçãoFrequência de comutação máx. 50/min; fixação 2 parafusos M8Tipo de ligação ligações roscadas (M3.5)Número de ligações 4, secções transversais do condutor sólido 0.5 - 1.5 mm2Fio entrançado com virola de extremidade do fio 0.5 - 1.5 mm2, entrada de cabo 1 x M20 x 1.5Peso ˜ 1.5 kg, classe de proteção IP65 de acordo com IEC/EN 60529 Desenho ID: Z030

Placa de interface EtherCAT para EASYdrive. (Não para a série Alpha!) O sistema de bus EtherCAT pertence à família dos bus de campo. Como regra, a rede é configurada numa estrutura linear. A taxa máxima de transferência de dados num bus EtherCAT pode ir até até 100 Mbit/s. O cabo de bus de campo é ligado exclusivamente através das duas duas tomadas de ligação M12 na parte da frente. Tenha em atenção que o o cabo de bus de entrada na tomada "In" e o cabo de saída na tomada "Out" tomada. Se for o último assinante, a tomada "Out" deve ser deixada sem ligação se for o último assinante, a tomada "Out" deve ficar livre - não é necessária uma resistência de terminação. Inclui cabo de ligação M12 de 2 m, ficha M12 / ficha RJ45 / 4 pinos / 2 m / código D. a placa de interface (interface) faz parte do inversor e não pode ser montada posteriormente. Todas as fotografias do produto são exemplos não vinculativos! Sujeito a alterações técnicas.

Placa de interface Profibus para EASYdrive. Interface de comunicação. (Não para a série Alpha!) Com a ajuda do PROFIBUS, os aparelhos de diferentes fornecedores podem comunicar sem adaptações especiais comunique. O PROFIBUS distingue automaticamente entre dispositivos mestre e escravos, o PROFIBUS distingue automaticamente entre dispositivos mestre e escravos, pelo que também é possível a operação multi-mestre. Inclui cabo de ligação M12 aberto de 2 m, ficha M12 / aberta / Profibus / 5 pinos / 2 m / codificado B. -A placa de interface (interface) faz parte do inversor e não pode ser montada posteriormente Todas as fotografias do produto são exemplos não vinculativos! Sujeito a alterações técnicas.

Cabo de parametrização USB PC Cabo USB com conversor de interface Software para PC disponível para descarregamento gratuito Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

Terminal de operação tátil para conversores de frequência EASYdrive O terminal de operação tátil de 7" em cinzento escuro foi especialmente concebido paratarefas de operação e monitorização em todas as áreasda automação industrial. O sistema sem ventoinhacom processador Cortex A8 de 32 bits e relógio de 600 MHztem muita potência de computação e impressiona comuma mudança de página agradavelmente rápida. O software de planeamento de projectos"EasyBuilder Pro" não exigenada de especial do seu PC, é fácil de utilizar eestá disponível gratuitamente. ecrã LCD Grafi k TFT de 7" 800 x 480 pixels luz de fundo LED caixa de plástico robusta sistema de arrefecimento sem ventoinha relógio em tempo real RTC iP65 frontal, compatível com NEMA4 ethernet 10/100 BaseTX rS485 anfitrião USB
