Interruptor do motor (on/off) com interrutor seletor direita/esquerda para 0,12 - 2,2kW com 1x 230V, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: - desativação por subtensão,- capacidade de comutação 16 A - 1x230V,- temperatura ambiente -5°C a +40°C- ficha de colarinho 1x230 V. Comutação do sentido de rotação apenas quando o motor está parado!

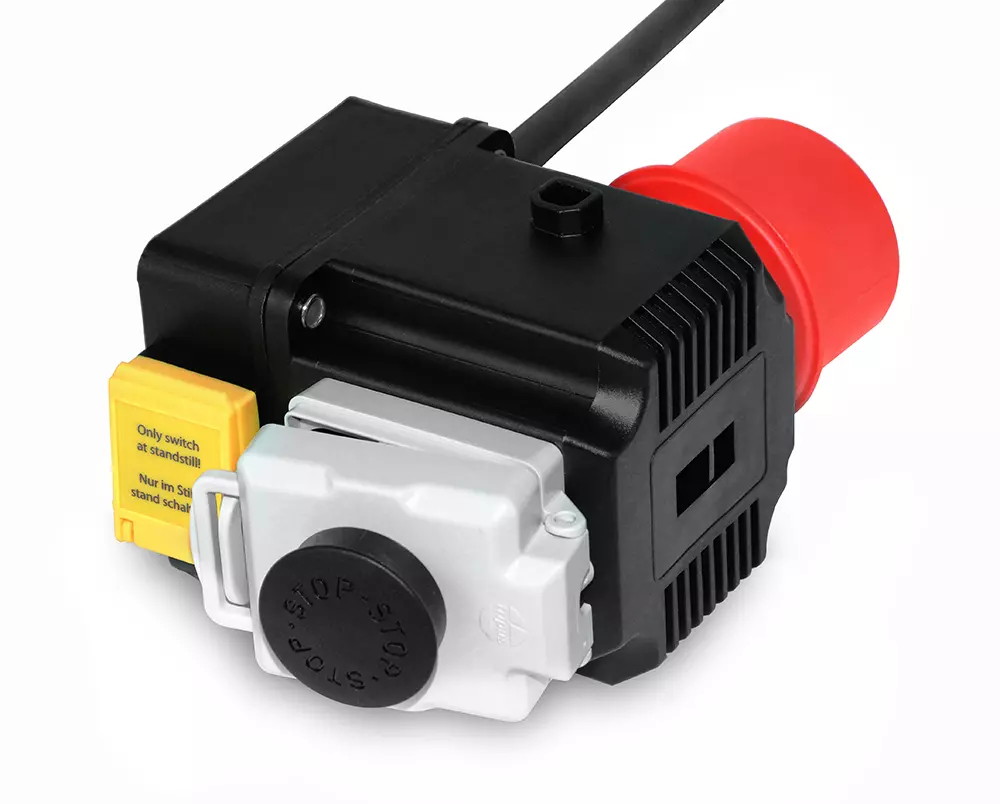

Interruptor do motor, 400 V, rotação direita/esquerda, ligar/desligar/parar Sentido de rotação=direita/esquerda (só pode ser operado quando parado)Interruptor=ligado, desligado, paragem rápida, bloqueávelTensão do motor=3 x 400 V Corrente do motor=até 9,0 A (4 kW com motor de 4 pólos)Circuito=libertação de subtensãoComprimento do cabo até ao motor=aprox. 70 cm com terminais de cabosCaixa=polipropilenoClasse de proteção=IP54 Ficha=CEE 16A, 5 pinos, 400VDimensões=175 x 95 112 mmPeso=550g Atenção, não inclui fusível para o motor!

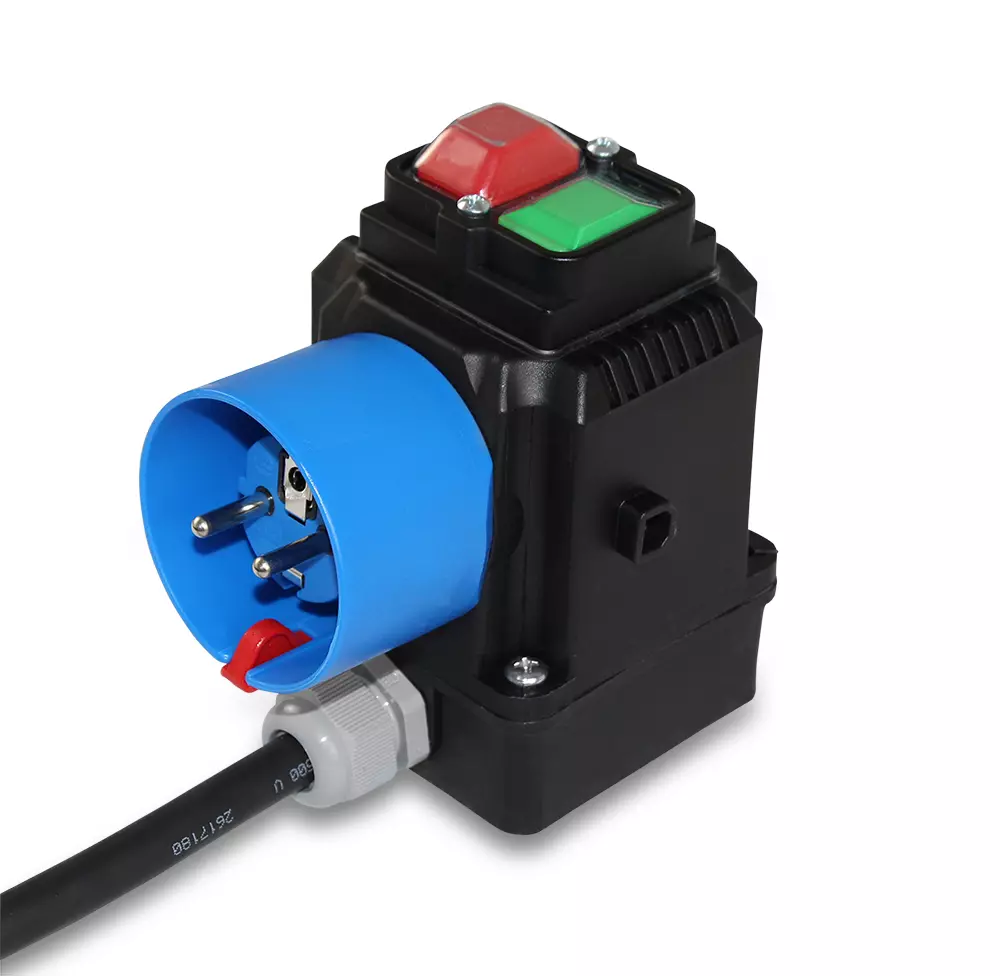

Interruptor do motor (on-off) com travão eletrónico para 1,1- 1,5- 1,8- 2,2- 3,0kW a 1x 230V, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: On / Off / Stop: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Proteção da parte do motor através de sensor térmico Contacto NC (PTO)- Ficha de contacto de proteção 2P+ E, IP54, para CEE7/VII, IP54- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para proteger o contra o rearranque automático após a recuperação da tensão. O sensor térmico de abertura (PTO) deve estar presente no motor!

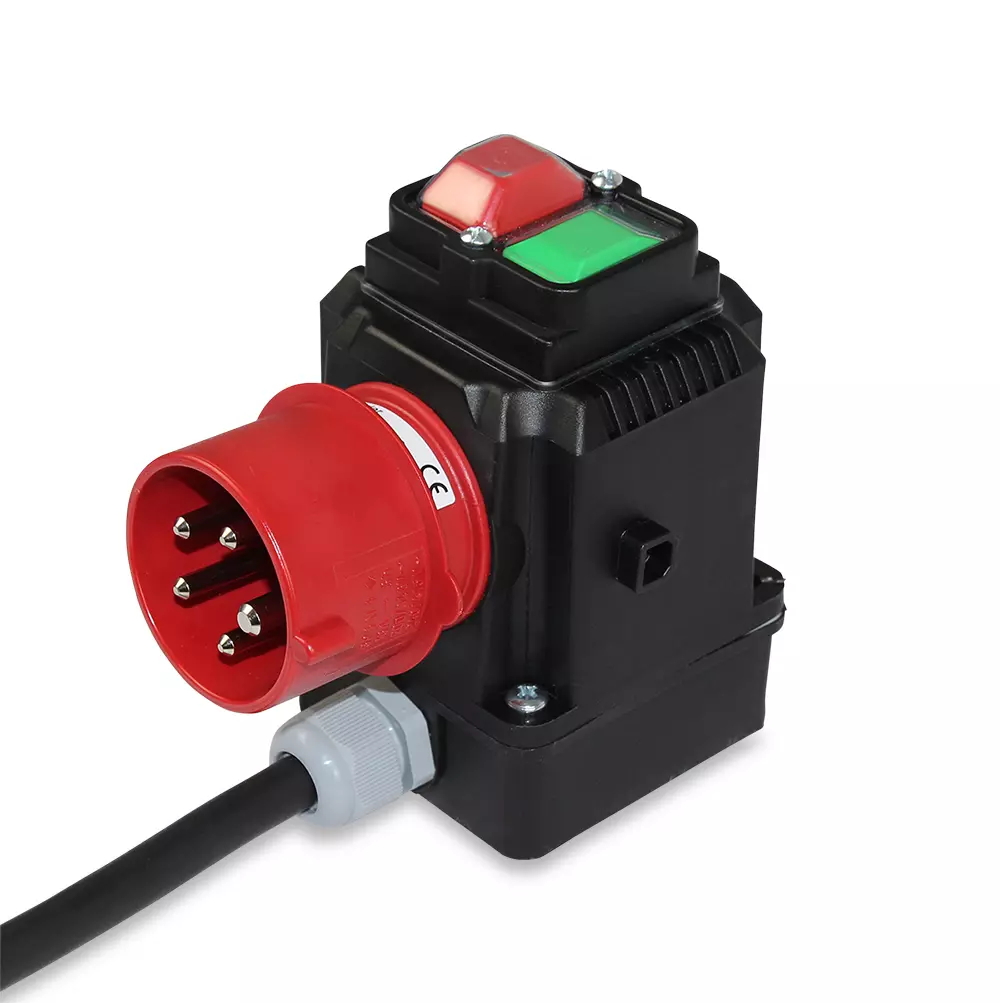

Interruptor do motor (on-off) com travão eletrónico para 1,1- 1,5- 2,2- 3,0- 4,0 kW a 3 x 400V, para montagem externa, comprimento do cabo aprox. 90cm, corrente máx. 9 A, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Proteção da parte do motor através de sensor térmico Contacto NC (PTO)- Colar de ficha CEE 16A de 5 pólos com inversor de fase- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para proteger ocontra o rearranque automático após a recuperação da tensão. O sensor térmico de abertura (PTO) deve estar presente no motor!
Interruptor do motor (on/off) com travão eletrónico para 1,8kW, a 1 x 230V, 11.1A, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Ficha de contacto de proteção 2P+ E, IP54, para CEE7/VII, IP54- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (modelo de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para protegercontra o arranque automático após a recuperação da tensão. Não necessita de um sensor térmico externo (PTO)!
Interruptor do motor (on-off) com travão eletrónico para 2,2kW, a 1 x 230V, 13.2A, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Ficha de contacto de proteção 2P+ E, IP54, para CEE7/VII, IP54- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para protegercontra o arranque automático após a recuperação da tensão. Não necessita de um sensor térmico externo (PTO)!
Interruptor do motor (on-off) com travão eletrónico para 1,5kW, a 1 x 230V, 9,51A, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Ficha de contacto de proteção 2P+ E, IP54, para CEE7/VII, IP54- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (modelo de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para protegercontra o arranque automático após a recuperação da tensão. Não necessita de um sensor térmico externo (PTO)!
Interruptor do motor (on/off) com travão eletrónico para 1,1kW a 1 x 230V, 7,18A, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Ficha de contacto de proteção 2P+ E, IP54, para CEE7/VII, IP54- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (modelo de interrutor fechado, montagem na parede ou em chapa) Para máquinas de trabalhar madeira, estes interruptores de motor são utilizados para proteger contra o reinício automático após a recuperação da tensão O motor pode ser reiniciado após a recuperação da tensão. Não necessita de sensor térmico externo (PTO)!
Interruptor do motor (on-off) com travão eletrónico para 3,0kW, a 3 x 400V, 6,73 A, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Ficha de ligação CEE de 5 pólos com inversor de fase- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para proteger ocontra o arranque automático após a recuperação da tensão. Não necessita de um sensor térmico externo (PTO)!
Interruptor do motor (on-off) com travão eletrónico para 1,5kW a 3 x 400V, 3,41 A, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Ficha de ligação CEE de 5 pólos com inversor de fase- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para proteger ocontra o arranque automático após a recuperação da tensão. Não necessita de um sensor térmico externo (PTO)!
Interruptor do motor (on-off) com travão eletrónico para 2,2kW, a 3 x 400V, 4.76A, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Ficha de ligação CEE de 5 pólos com inversor de fase- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para protegercontra o arranque automático após a recuperação da tensão. Não necessita de um sensor térmico externo (PTO)!
Interruptor do motor (on-off) com travão eletrónico para 4,0kW, a 3 x 400V, 8,19 A, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Ficha de ligação CEE de 5 pólos com inversor de fase- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para proteger contra o arranque automático após a recuperação da tensão. Não necessita de um sensor térmico externo (PTO)!
Interruptor do motor (on-off) com travão eletrónico para 5,5kW e 7,5kW a 3 x 400V, para montagem externa, comprimento do cabo aprox. 90cm, corrente máx. 14 A, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Proteção da parte do motor através de sensor térmico Contacto NC (PTO)- Colar de ficha CEE de 5 pólos com inversor de fase- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para proteger o contra o rearranque automático após a recuperação da tensão. O contacto NC do sensor térmico (PTO) deve estar presente no motor!
Interruptor do motor (on-off) com travão eletrónico para 5,5kW e 7,5kW, a 3 x 400V, 10,5 a 16 A ajustável, para montagem externa, comprimento do cabo aprox. 90cm, Descrição: Ligado / Desligado / Paragem: - On / Off / Stop (0 - 1 / Stop)- Desbloqueio de subtensão / contactor- Travão eletrónico DC (travão do motor)- Desbloqueio da proteção contra sobrecarga (rearme automático)- Colar de ficha CEE de 5 pólos com inversor de fase- Com cobertura de PVC transparente sobre os botões On / Off- Interruptor de superfície (versão de interrutor fechado, montagem na parede ou em chapa) Nas máquinas para trabalhar madeira, estes interruptores de motor são utilizados para proteger ocontra o arranque automático após a recuperação da tensão. Não necessita de um sensor térmico externo (PTO)!
Motores para serras circulares 1.1kW - 7.5kW
A JS-Technik GmbH é especialista em grandes desafios na área da tecnologia de acionamento profissional. Somos especialistas em motores de serra circular com interruptor de freio, motores trifásicos, conversores de frequência e motorredutores.
Campo de aplicação dos motores de serra
Os motores planos JS também são utilizados como motores de serra em conjunto com um dispositivo de travagem. Consoante a aplicação, os nossos motores planos têm uma rosca direita ou esquerda na extremidade do veio. Os accionamentos estão disponíveis de 1,1 kW - 2,2kW na versão de 230 V e de 1,5 quilowatts - 7,5 quilowatts na versão de 400 V. Os motores eléctricos planos também são frequentemente solicitados como motores especiais com requisitos personalizados. Neste caso, o design estreito é decisivo. No entanto, o motor elétrico é predominantemente utilizado para uma serra circular.
Potências nominais do motor da serra circular
Nesta página encontra uma seleção de motores planos em alumínio nos tamanhos 58- 81 com uma potência de 1,1kW, 1,5kW, 1,8kW, 2,2kW, 3,0kW, 4,0kW, 5,5kW e 7,5kW.
Dispositivos de travagem eletrônicos para motores de serras circulares
Os freios eletrônicos são utilizados para travar as máquinas assíncronas em gaiola de esquilo e os motores de condensadores de corrente alternada de 1 fase no espaço de 10 segundos após a desativação. Após o desligamento. Os interruptores de travagem estão disponíveis para montagem externa em motores de 1,1kW - 7,5kW.
Modo de funcionamento dos motores planos
O modo de funcionamento oferecido para os motores planos é S6. Eis uma breve visão geral dos modos de funcionamento comuns dos motores eléctricos: funcionamento contínuo S1, funcionamento de curta duração S2, funcionamento intermitente S3 (sem arranque, sem travagem), funcionamento intermitente S4 (com arranque, sem travagem), funcionamento intermitente S5 (com arranque, com travagem), funcionamento contínuo S6 (com carga intermitente), funcionamento em marcha-atrás S7, funcionamento contínuo (com velocidade variável).
O seu parceiro para motores de serras circulares
Somos o seu parceiro ideal, uma vez que o nosso pessoal especializado, aliado ao nosso vasto armazém de motores e à nossa própria montagem final, nos permite cobrir uma vasta gama de aplicações, tais como motores-freio especiais, motores para serras circulares, motores eléctricos com conversores de frequência, veios especiais, tensões especiais ou como motores eléctricos em várias classes de proteção.
