Motor de média tensão 315X1-2-185 kW-2pol-B3

Motor de média tensão, potência=185 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,1%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=65 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=1740 kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação de dois lados e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

16 855,09 €*

Pormenores

Motor de média tensão 315X2-2-200 kW-2pol-B3

Motor de média tensão, potência=200 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,3%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=65 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=1800kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação nos dois sentidos e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

17 999,99 €*

Pormenores

Motor de média tensão 315X3-2-220 kW-2pol-B3

Motor de média tensão, potência=220 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,4%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=65 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=1860kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação de dois lados e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

18 893,95 €*

Pormenores

Motor de média tensão 315X4-2-250 kW-2pol-B3

Motor de média tensão, potência=250 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,4%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=65 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=1930 kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação de dois lados e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

19 450,97 €*

Pormenores

Motor de média tensão 315X1-4-185 kW-4pol-B3

Motor de média tensão, potência=185 kW, velocidade=1500 rpm, modelo=B3 Tensão=6kV, eficiência=94,3%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=80 x 170mm, Sensor de temperatura=3 x termístores PTC, peso=1750 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

20 529,71 €*

Pormenores

Motor de média tensão 315X5-2-280 kW-2pol-B3

Motor de média tensão, potência=280 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,4%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=65 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=2000kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação de dois lados e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

21 131,76 €*

Pormenores

Motor de média tensão 315X2-4-200 kW-4pol-B3

Motor de média tensão, potência=200 kW, velocidade=1500 rpm, modelo=B3 Tensão=6kV, eficiência=94,3%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=80 x 170mm, Sensor de temperatura=3 x termístores PTC, peso=1800 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

21 343,86 €*

Pormenores

Motor de média tensão 315X3-4-220 kW-4pol-B3

Motor de média tensão, potência=220 kW, velocidade=1500 rpm, modelo=B3 Tensão=6kV, eficiência=94,5%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=80 x 170mm, Sensor de temperatura=3 x termístores PTC, peso=1870 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

22 221,07 €*

Pormenores

Motor de média tensão 315X1-6-185 kW-6pol-B3

Motor de média tensão, potência=185 kW, velocidade=1000 rpm, modelo=B3 Tensão=6kV, eficiência=93,3%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=80 x 170mm, Sensor de temperatura=3 x termístores PTC, peso=2050 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

22 511,47 €*

Pormenores

Motor de média tensão 315X2-6-200 kW-6pol-B3

Motor de média tensão, potência=200 kW, velocidade=1000 rpm, modelo=B3 Tensão=6kV, eficiência=93,4%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=80 x 170mm, Sensor de temperatura=3 x termístores PTC, peso=2120 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

23 441,76 €*

Pormenores

Motor de média tensão 355X3-2-315 kW-2pol-B3- 10kV

Motor de média tensão, potência=315 kW, velocidade=3000 rpm, modelo=B3 Tensão=10kV, eficiência=94,2%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=75 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=2440kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação nos dois sentidos e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

23 556,67 €*

Pormenores

Motor de média tensão 315X4-4-250 kW-4pol-B3

Motor de média tensão, potência=250 kW, velocidade=1500 rpm, modelo=B3 Tensão=6kV, eficiência=94,5%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=80 x 170mm, Sensor de temperatura=3 x termístores PTC, peso=1940 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

23 623,86 €*

Pormenores

Motor de média tensão 355X1-2-315 kW-2pol-B3

Motor de média tensão, potência=315 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,6%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=75 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=2240 kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação de dois lados e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

24 211,37 €*

Pormenores

Motor de média tensão 315X5-4-280 kW-4pol-B3

Motor de média tensão, potência=280 kW, velocidade=1500 rpm, modelo=B3 Tensão=6kV, eficiência=94,5%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=80 x 170mm, Sensor de temperatura=3 x termístores PTC, peso=2085 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

24 769,11 €*

Pormenores

Motor de média tensão 355X4-2-355 kW-2pol-B3- 10kV

Motor de média tensão, potência=355 kW, velocidade=3000 rpm, modelo=B3 Tensão=10kV, eficiência=94,4%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=75 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=2600kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação de dois lados e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

24 940,23 €*

Pormenores

Motor de média tensão 355X2-2-355 kW-2pol-B3

Motor de média tensão, potência=355 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,7%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=75 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=2340 kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação de dois lados e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

25 664,04 €*

Pormenores

Motor de média tensão 355X3-2-400 kW-2pol-B3

Motor de média tensão, potência=400 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,7%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=75 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=2440 kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação nos dois sentidos e só podem ser operados com uma embraiagem. De acordo com as normas VDE 0105 e IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

27 203,89 €*

Pormenores

Motor de média tensão 355X1-4-315 kW-4pol-B3

Motor de média tensão, potência=315 kW, velocidade=1500 rpm, modelo=B3 Tensão=6kV, eficiência=94,6%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=100 x 210mm, Sensor de temperatura=3 x termístores PTC, peso=2380 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

27 715,83 €*

Pormenores

Motor de média tensão 355X4-2-450 kW-2pol-B3

Motor de média tensão, potência=450 kW, velocidade=3000 rpm, modelo=B3 Tensão=6kV, eficiência=94,8%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=75 x 140mm, Sensor de temperatura=3 x termístores PTC, peso=2550kg, modo de funcionamento=S1- 100% ED. os motores de 2 pólos não são adequados para a rotação nos dois sentidos e só podem ser operados com uma embraiagem. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

28 836,10 €*

Pormenores

Motor de média tensão 355X1-6-250 kW-6pol-B3

Motor de média tensão, potência=250 kW, velocidade=1000 rpm, modelo=B3 Tensão=6kV, eficiência=93,6%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=100 x 210mm, Sensor de temperatura=3 x termístores PTC, peso=2600 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

29 299,85 €*

Pormenores

Motor de média tensão 355X2-4-355 kW-4pol-B3

Motor de média tensão, potência=355 kW, velocidade=1500 rpm, modelo=B3 Tensão=6kV, eficiência=94,7%, pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=100 x 210mm, Sensor de temperatura=3 x termístores PTC, peso=2490 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

29 378,77 €*

Pormenores

Motor de média tensão 355X3-4-315 kW-4pol-B3- 10kV

Motor de média tensão, potência=315 kW, velocidade=1500 rpm, modelo=B3 Tensão=10kV, eficiência=94,2%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=100 x 210mm, Sensor de temperatura=3 x termístores PTC, peso=2620 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

29 486,08 €*

Pormenores

Motor de média tensão 355X2-6-280 kW-6pol-B3

Motor de média tensão, potência=280 kW, velocidade=1000 rpm, modelo=B3 Tensão=6kV, eficiência=93,8%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=100 x 210mm, Sensor de temperatura=3 x termístores PTC, peso=2720 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

31 057,85 €*

Pormenores

Motor de média tensão 355X3-4-400 kW-4pol-B3

Motor de média tensão, potência=400 kW, velocidade=1500 rpm, modelo=B3 Tensão=6kV, eficiência=94,9%, acabamento da pintura=RAL 5010 (azul genciana), classe de proteção=IP54, eixo=100 x 210mm, Sensor de temperatura=3 x termístores PTC, peso=2620 kg, modo de funcionamento=S1- 100% ED. De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no atuador elétrico só devem ser executados por pessoal qualificado Pessoal qualificado. Para modificações ou projectos especiais, por favor envie-nos um pedido de informação. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

31 141,51 €*

Pormenores

Motores de média tensão de alta qualidade

Estes grandes motores industriais estão disponíveis até 40.000KW e funcionam com média tensão. Regra geral São geralmente motores personalizados que são fabricados de acordo com as especificações do cliente. O número de pares de pólos é entre 2 e 20 pólos. O grau de proteção está disponível nas gamas IP23, IP55 até IP65.

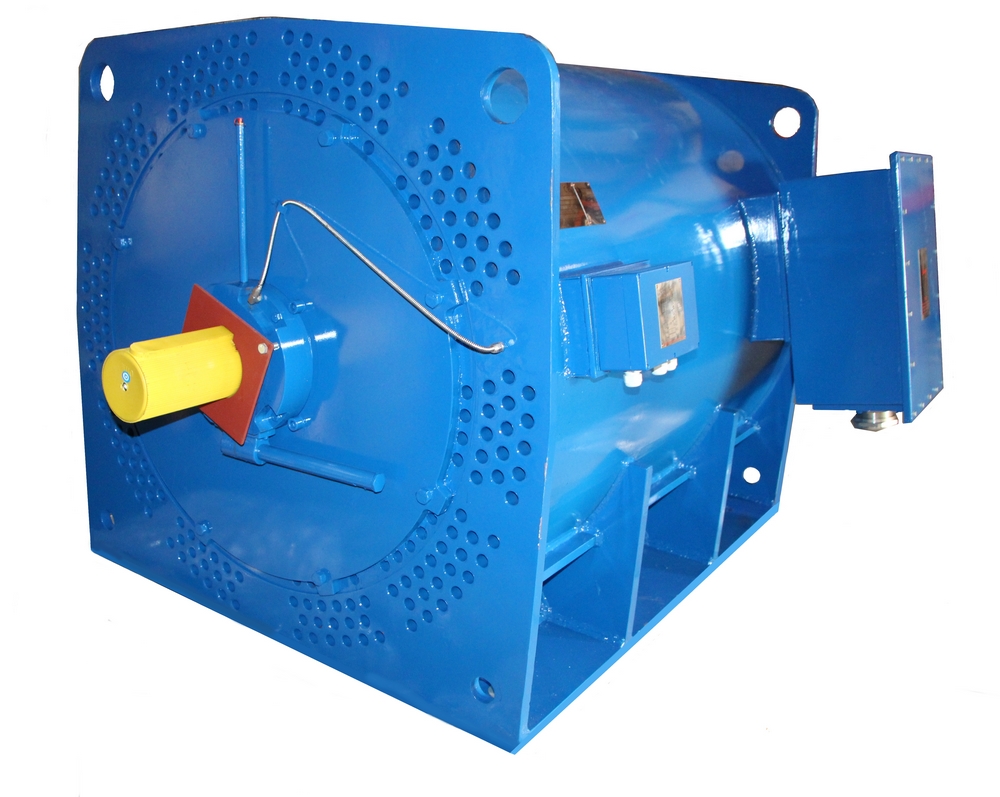

Motor de média tensão com arrefecimento a ar

Motores de média tensão - tipos de arrefecimento

IC 411, arrefecimento por aletas
IC 611, com permutador de calor ar-ar
IC 81W, com permutador de calor ar-água
IC 01, com ventilação direta

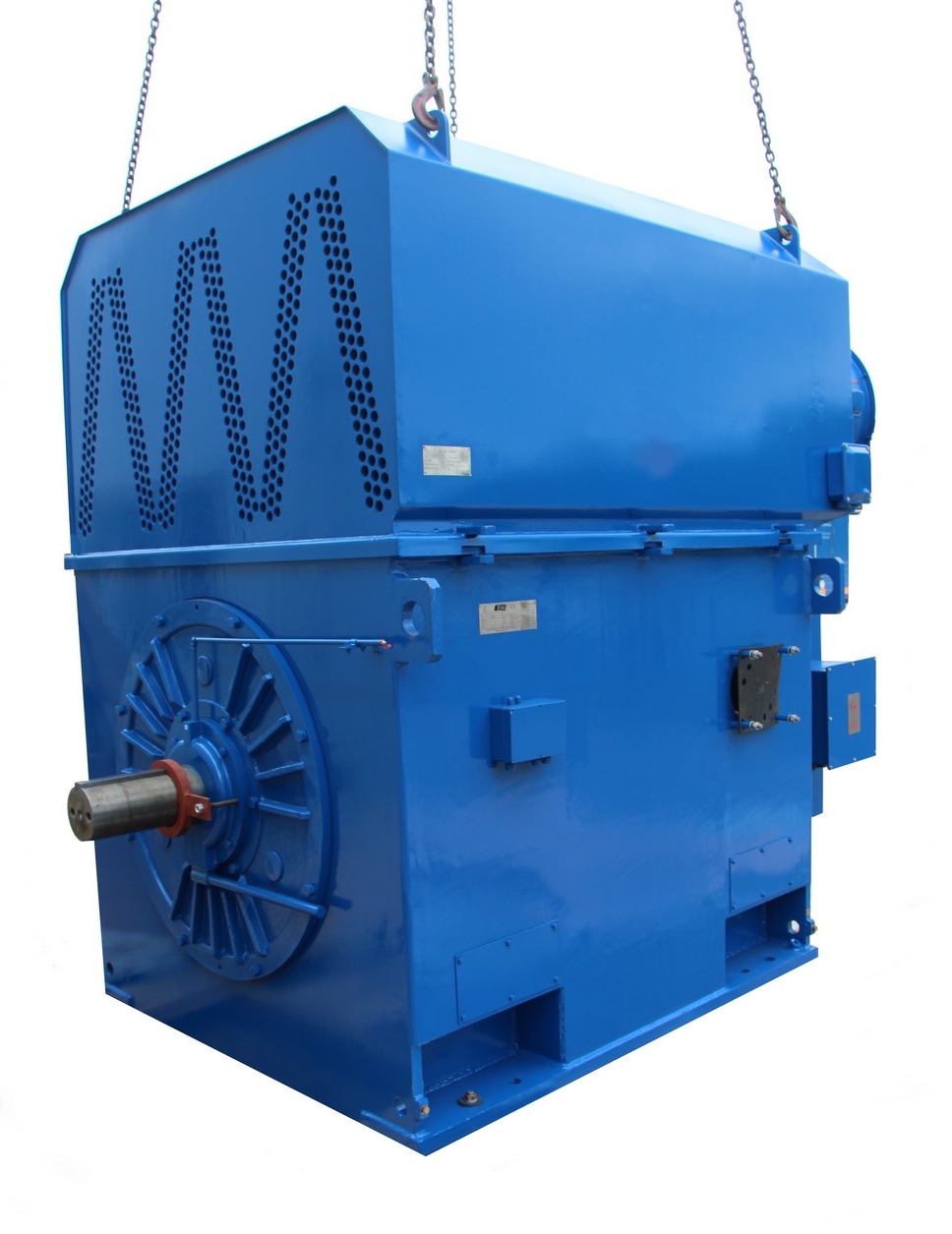

Rotor de anel deslizante - Motor de média tensão

Tensões nominais comuns

50 Hz: 2000V / 3000V / 3300V / 5000V / 5500V / 6000V / 6300V / 6600V / 10000V / 10500V / 11000V

60 Hz: 4160 V / 13800 V. A tolerância de tensão admissível é de ± 5%. Tensões especiais e especiais e tolerâncias de tensão estão disponíveis mediante pedido.

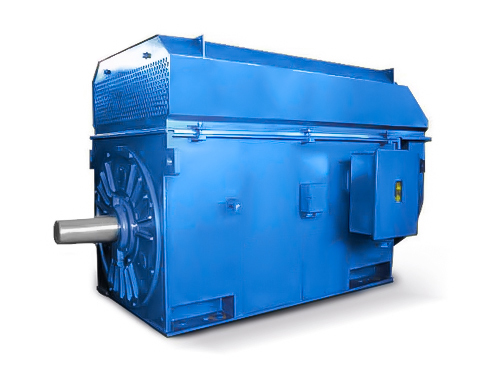

Motor de média tensão, arrefecimento do tubo

Motor de média tensão com arrefecimento por tubo

Testes

Os seguintes testes opcionais do motor são efectuados na fábrica:
Teste de alta tensão, verificação do sentido de rotação, medição da resistência do enrolamento, teste de resistência do isolamento, teste em vazio, teste de curto-circuito, medição da severidade da vibração, medição da tensão do veio, verificação funcional dos acessórios, medição do ruído, inspeção visual e documentação. Teste de carga total, se necessário, teste de aquecimento, teste de impulsos de choque e medição do fator de dissipação.

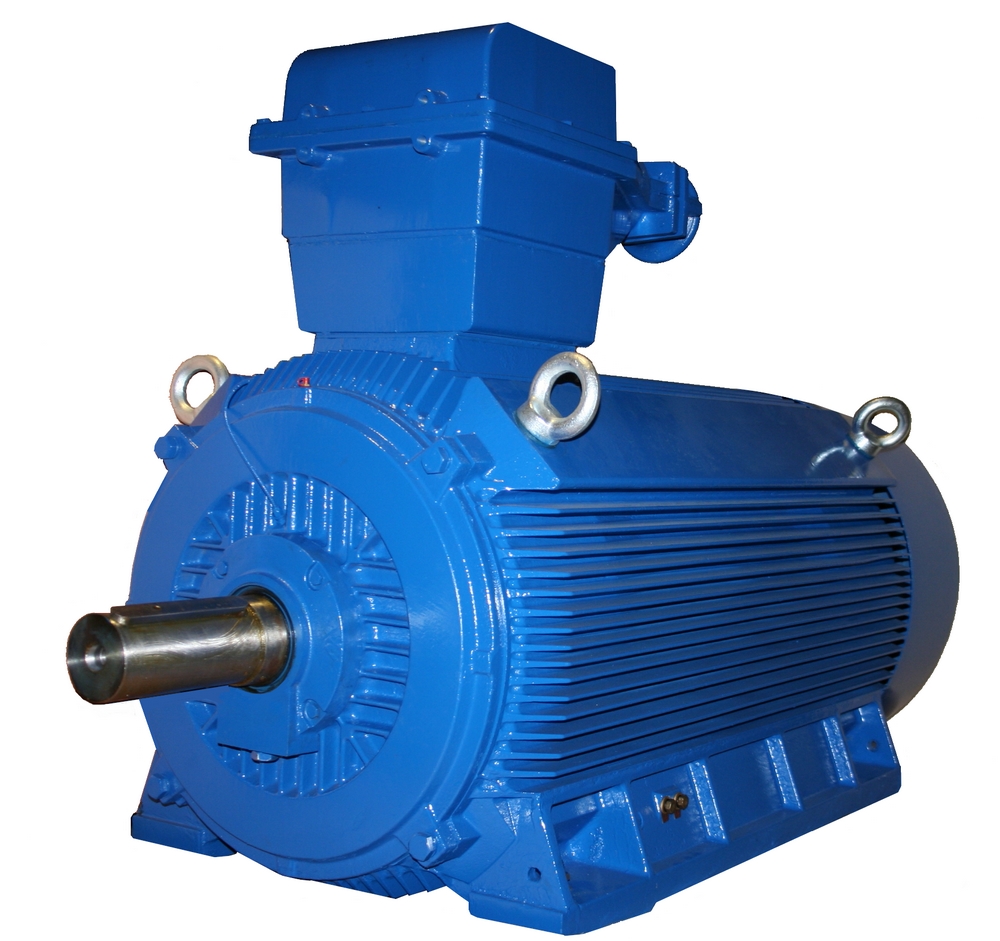

Motor de média tensão arrefecido por nervuras com caixa de terminais no topo

Proteção / monitorização do motor

Os motores de média tensão de alta qualidade podem ser fornecidos com monitorização da temperatura do enrolamento e da chumaceira por exemplo, 6 x termómetros de resistência Pt100 no enrolamento do estator e 2 x termómetros de resistência Pt100 Nos rolamentos do lado A + B. Os terminais de ligação dos termómetrossão concebidos numa caixa de terminais separada. Adicionalmente, uma vasta gama de outros De outros sensores estão disponíveis a pedido. A maioria dos motores é fornecida com um aquecedor de paragem.
