Informações sobre o produto "NV672-225S-4 - 37kW - Motor de engrenagens helicoidais de 123rpm"

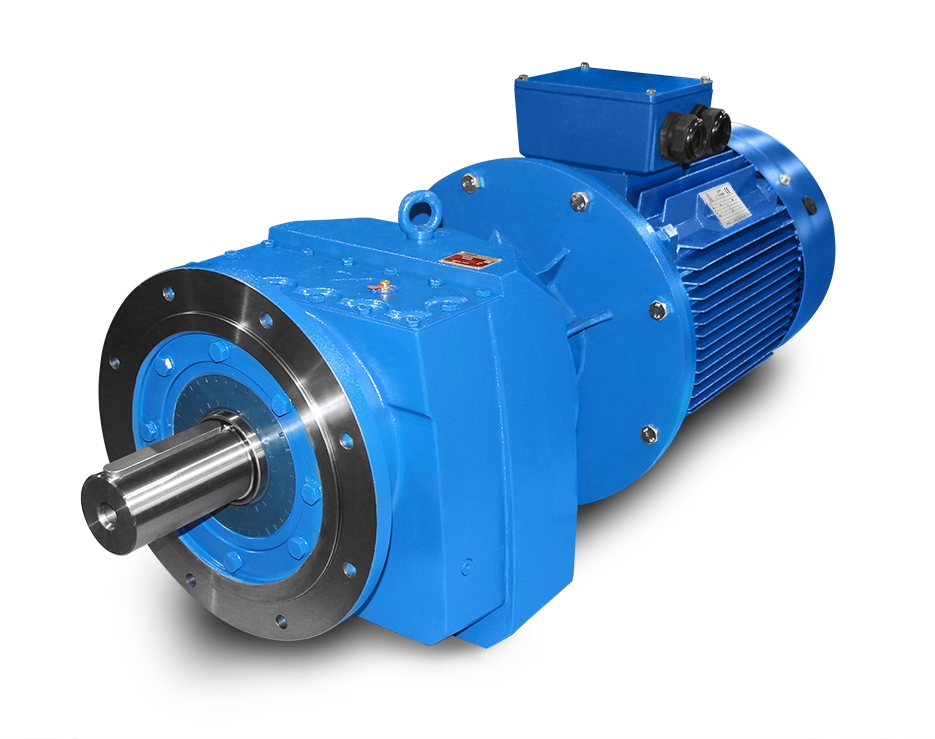

Motor de engrenagens helicoidais (caixa de engrenagens com flange IEC para motor elétrico),
Tensão=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (± 5% de acordo com VDE 0530), frequência=50/60 Hertz.
Potência=37,0 kW, velocidade=123 rpm, relação de transmissão (i)=11,97, binário (M²)=2782Nm, fator de serviço (fs)=1,1,
Design=B3 (B5 com custo extra), eixo=70mm x 140mm, peso=495,0kg, acabamento da pintura=RAL5010.
Sensor de temperatura=3 x termístores PTC, modo de funcionamento=S1- 100% ED, caixa de terminais=topo (rotativa).
O motor redutor é adequado para o funcionamento com conversor de frequência e está em conformidade com a norma IEC 60034-30:2008.
A caixa de engrenagens helicoidais pode ser operada em ambos os sentidos de rotação e é fornecida com um enchimento de óleo.
De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado
Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação.
Todas as fotografias de produtos são exemplos não vinculativos!
Ao encomendar, selecione a posição de instalação e a versão pretendidas!
| Binário: | 2001 até 3000 Nm |
|---|---|
| Desempenho: | 37 kW |
| Prazo de entrega: | 5-6 semanas |
| Velocidade: | 101 a 200 rpm |
| Diâmetro do veio: | 70 mm |
| Série: | Série M |
| Binário: | 2001 até 3000 Nm |
|---|---|
| Desempenho: | 37 kW |
| Prazo de entrega: | 5-6 semanas |
| Velocidade: | 101 a 200 rpm |
| Diâmetro do veio: | 70 mm |
| Série: | Série M |
