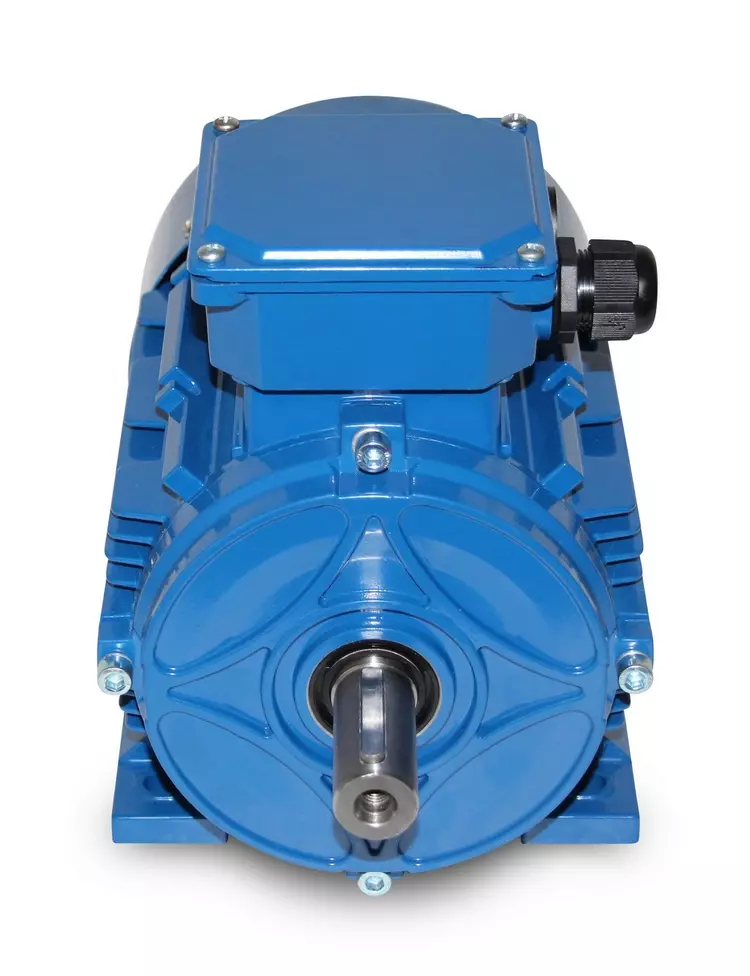

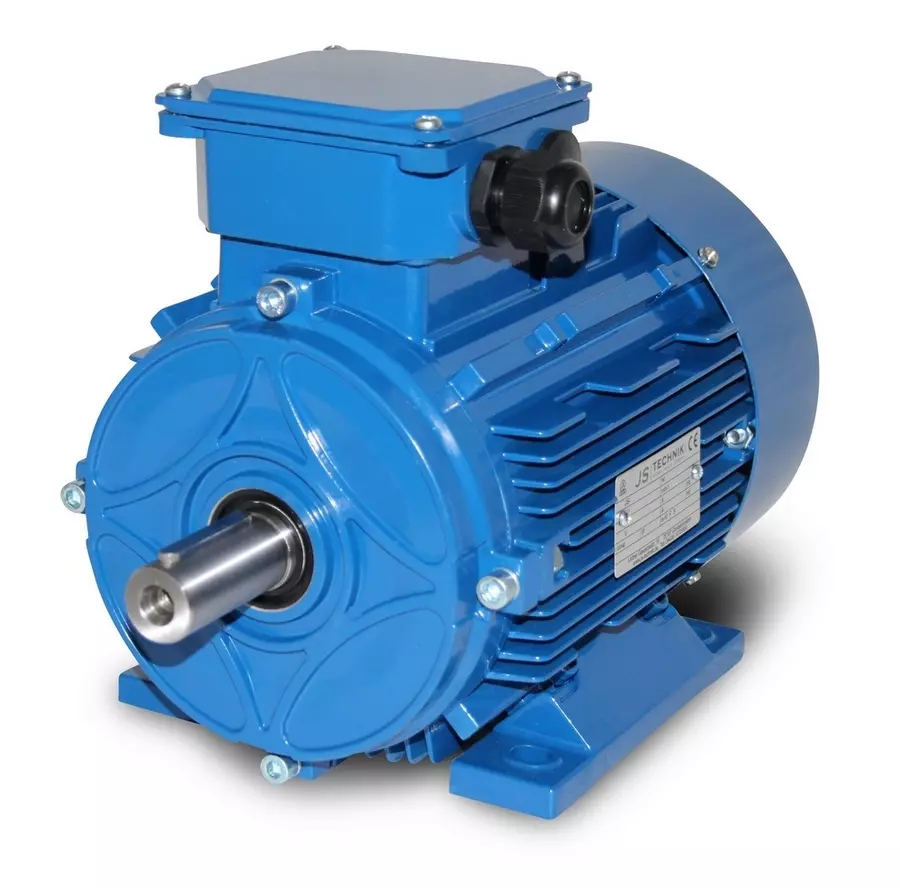

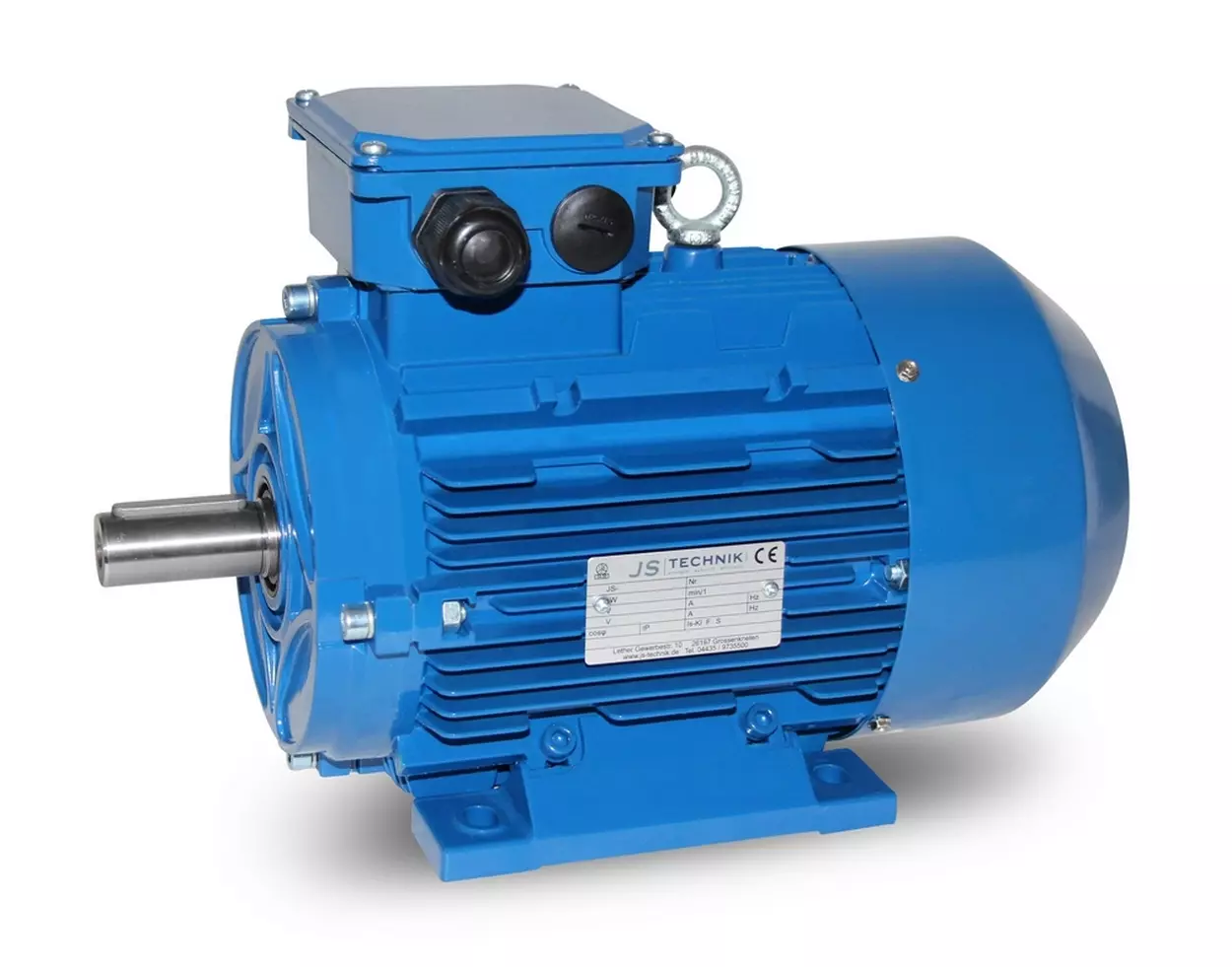

Motor trifásico MX3 100L 2,2 kW- 4 pólos-B3
Informações sobre o produto "Motor trifásico MX3 100L 2,2 kW- 4 pólos-B3"
Motor trifásico, motor elétrico, potência=2,2 kW, velocidade=4 pólos
Tipo=B3, veio=28 x 60 mm, tensão=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% de acordo com VDE 0530),
Frequência=50/60 Hertz, classe de eficiência=IE3, eficiência=86,7%, acabamento da pintura=RAL 5010 (azul genciana),

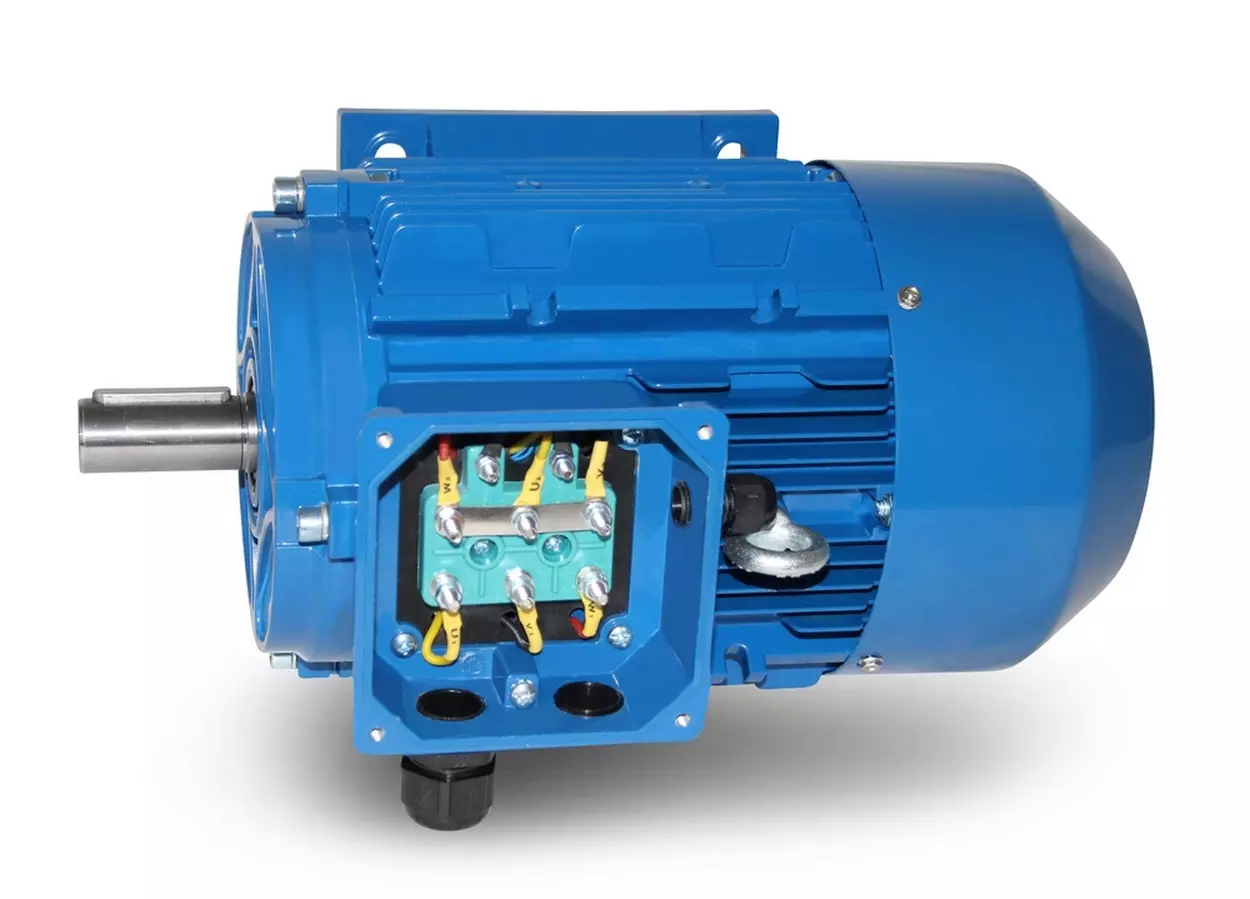

Classe de proteção=IP55, Sensor de temperatura=3 x termistores PTC, Peso=24 kg, Posição da caixa de terminais=topo (rotativo),
Bucins=1 x M25, 1 x M16, Caixa=Alumínio fundido sob pressão, Classe de isolamento=F (155°C),

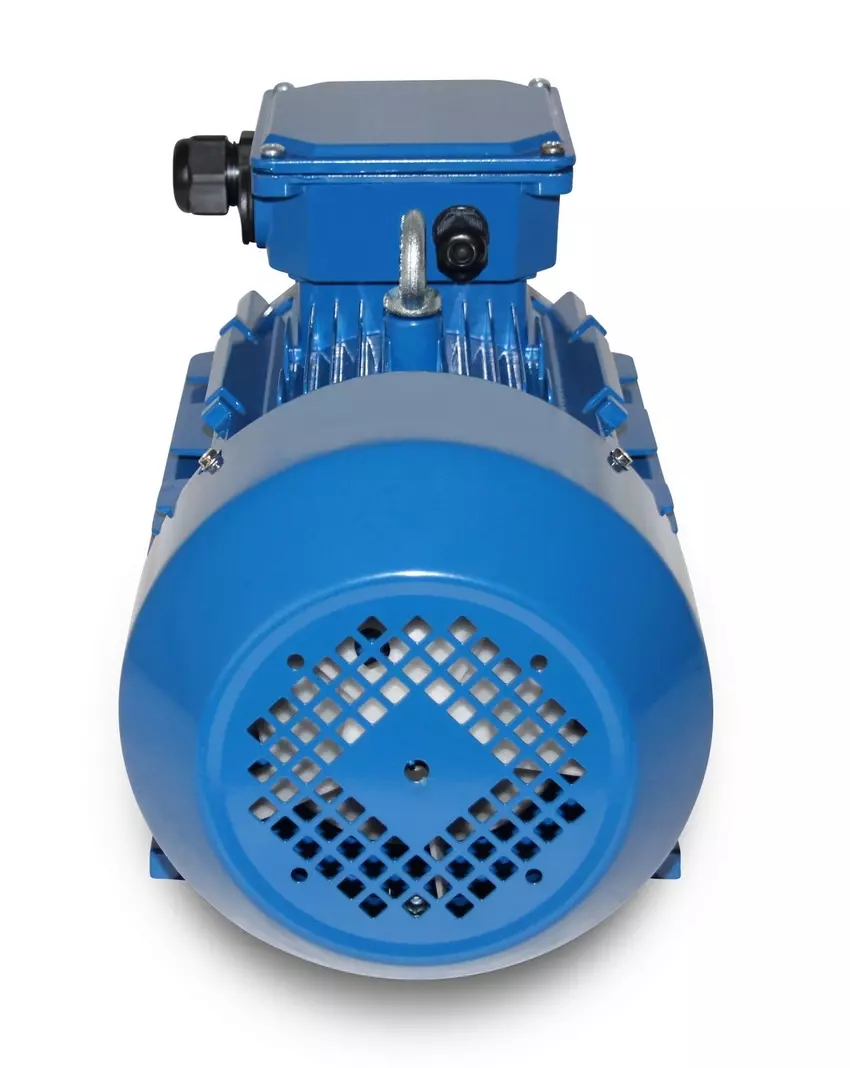

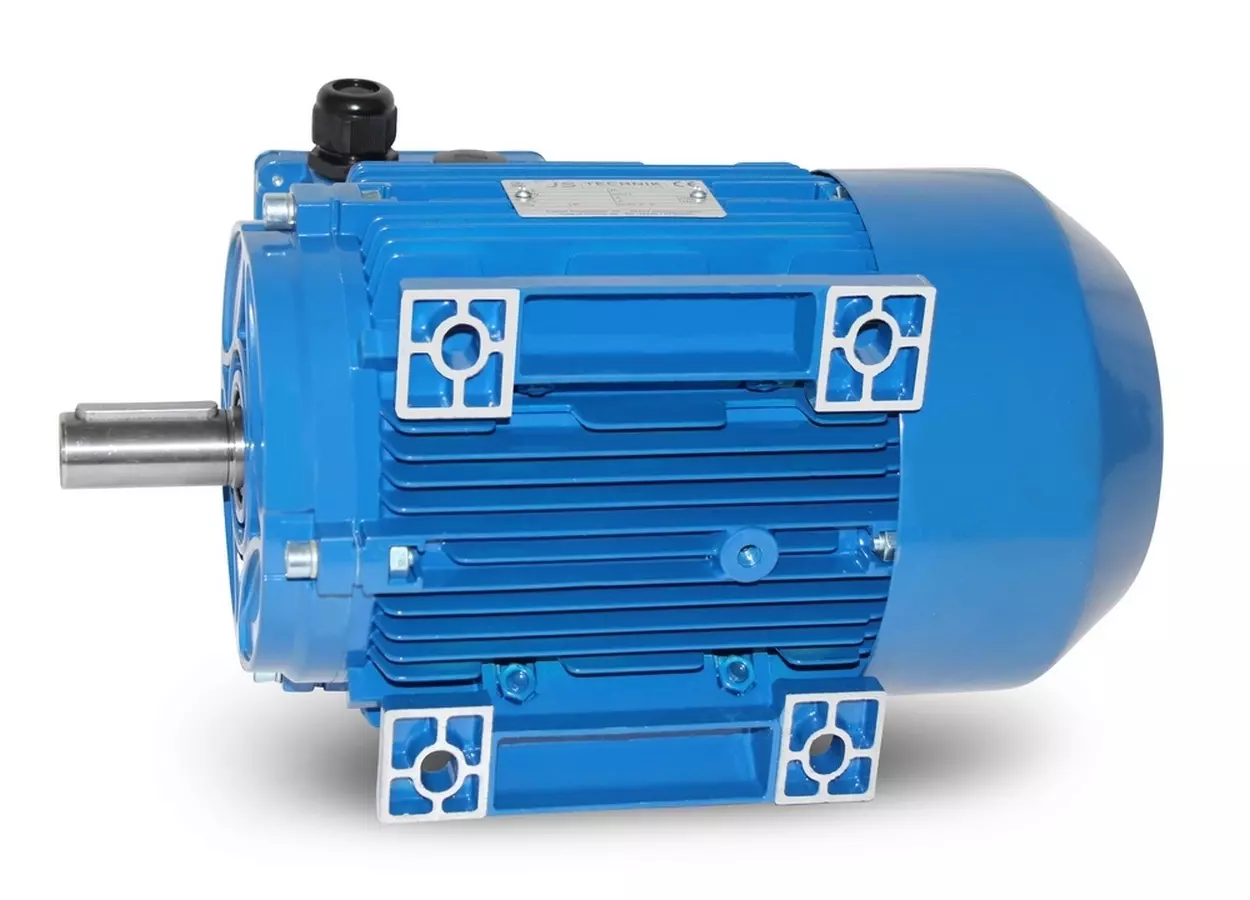

Rolamento de esferas=SKF, C&U, ou equivalente, arrefecimento=ventilador axial (plástico), pés do motor=podem ser aparafusados ou desaparafusados.
O motor elétrico é adequado para utilização com conversores de frequência e para ambos os sentidos de rotação.
De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado
Pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação.
Pode encontrar dicas úteis sobre motores eléctricos na secção FAQ. Todas as fotografias de produtos são exemplos não vinculativos!
Sujeito a alterações técnicas.
| Altura de instalação: | 1000 m |
|---|---|
| Binário de aperto em relação ao binário nominal (Ma/Mn): | 32,10 Nm |
| Binário de perda em relação ao binário nominal (Mk/Mn): | 33,56 Nm |
| Binário nominal: | 14,59 Nm |
| Carga radial máx.: | 118,54 N |
| Corrente de captação à corrente nominal (la/In): | 29,39 A |
| Desempenho: | 2,2 kW |
| Dimensões do veio: | 28 x 60 mm |
| Eficiência (100% / 75% / 50%): | 86,7 / 86,9 / 84,3 |
| Eletricidade: | 4,52 A |
| Fator de potência: | 0,81 Cos φ |
| Frequência: | 50 Hz, 60 Hz |
| Modo de funcionamento: | S1 |
| Momento de inércia : | 0,01024 kgm² |
| Peso: | 23,6 kg |
| Proteção do motor: | 3 x termistor PTC |
| Temperatura ambiente: | 40 °C |
| Velocidade: | 1500 rpm / 4 pólos |
| Diâmetro do veio: | 28 mm |
| Conceção: | B3 |
| Tensão: | 3 x 230/400 V |
| Classe de proteção: | IP55 |
| Direção de rotação: | Certo, Ligações |
| Classe de eficiência: | IE 3 |
| Tamanho: | Padrão |
| Altura de instalação: | 1000 m |
|---|---|
| Binário de aperto em relação ao binário nominal (Ma/Mn): | 32,10 Nm |
| Binário de perda em relação ao binário nominal (Mk/Mn): | 33,56 Nm |
| Binário nominal: | 14,59 Nm |
| Carga radial máx.: | 118,54 N |
| Corrente de captação à corrente nominal (la/In): | 29,39 A |
| Desempenho: | 2,2 kW |
| Dimensões do veio: | 28 x 60 mm |
| Eficiência (100% / 75% / 50%): | 86,7 / 86,9 / 84,3 |
| Eletricidade: | 4,52 A |
| Fator de potência: | 0,81 Cos φ |
| Frequência: | 50 Hz, 60 Hz |
| Modo de funcionamento: | S1 |
| Momento de inércia : | 0,01024 kgm² |
| Peso: | 23,6 kg |
| Proteção do motor: | 3 x termistor PTC |
| Temperatura ambiente: | 40 °C |
| Velocidade: | 1500 rpm / 4 pólos |
| Diâmetro do veio: | 28 mm |
| Conceção: | B3 |
| Tensão: | 3 x 230/400 V |
| Classe de proteção: | IP55 |
| Direção de rotação: | Certo, Ligações |
| Classe de eficiência: | IE 3 |
| Tamanho: | Padrão |
