DV283-100-4-2,2 kW- 34 rpm Motoredutor de veio paralelo

1 214,68 €*

Preços com IVA incluído e custos de envio

Tempo de entrega Aprox. 36 dias úteis

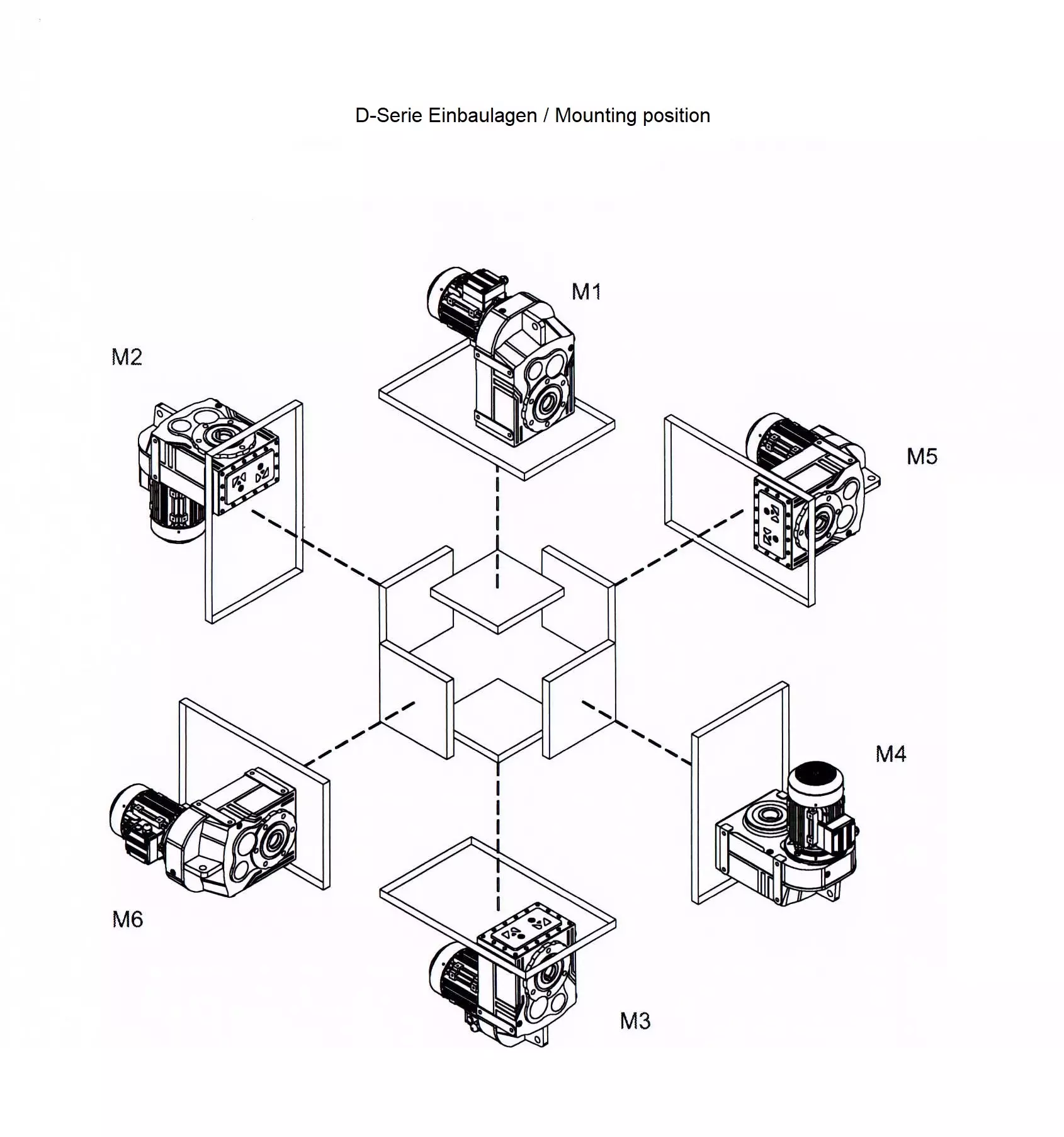

Posição de instalação para motoredutores

Número do produto: DV283510100412A000T5

custom_versand Artigo + embalagem

Transferências

Informações sobre o produto "DV283-100-4-2,2 kW- 34 rpm Motoredutor de veio paralelo"

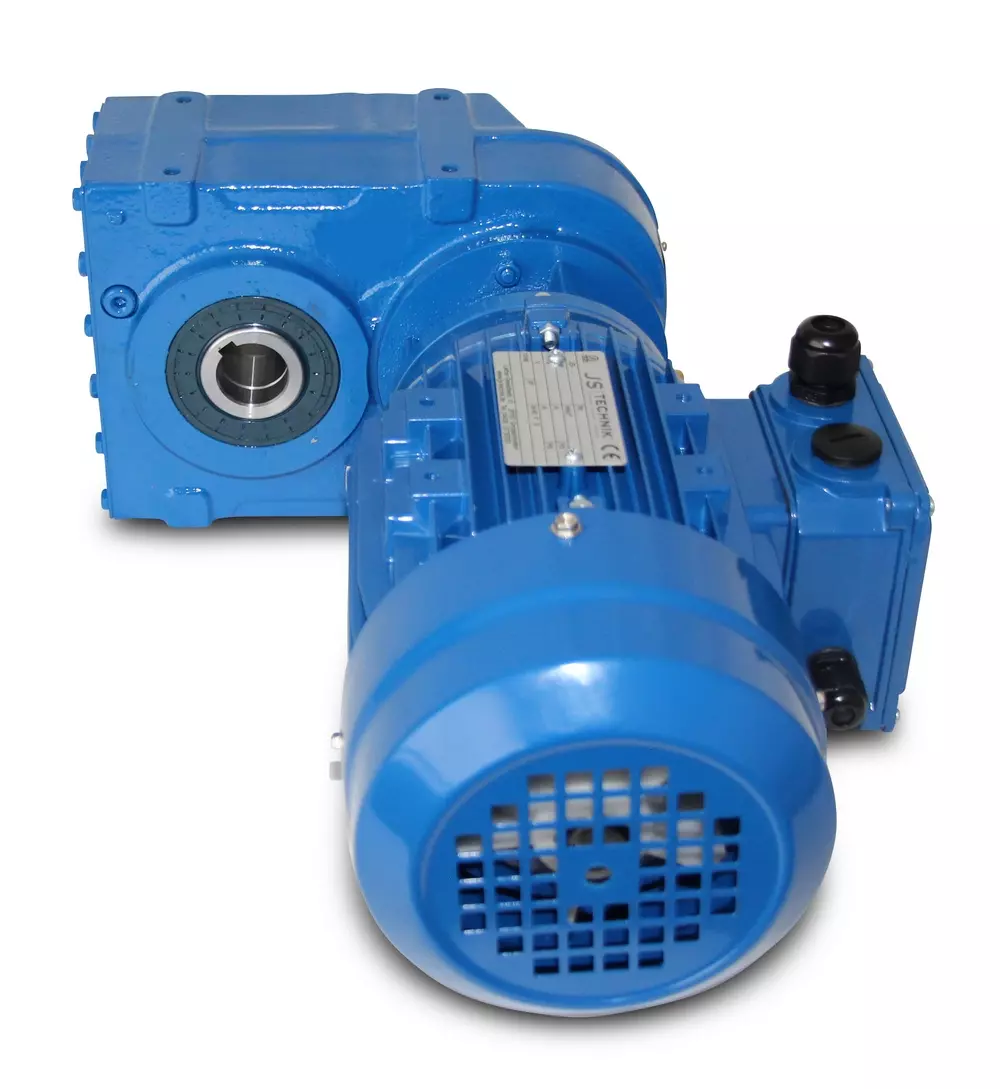

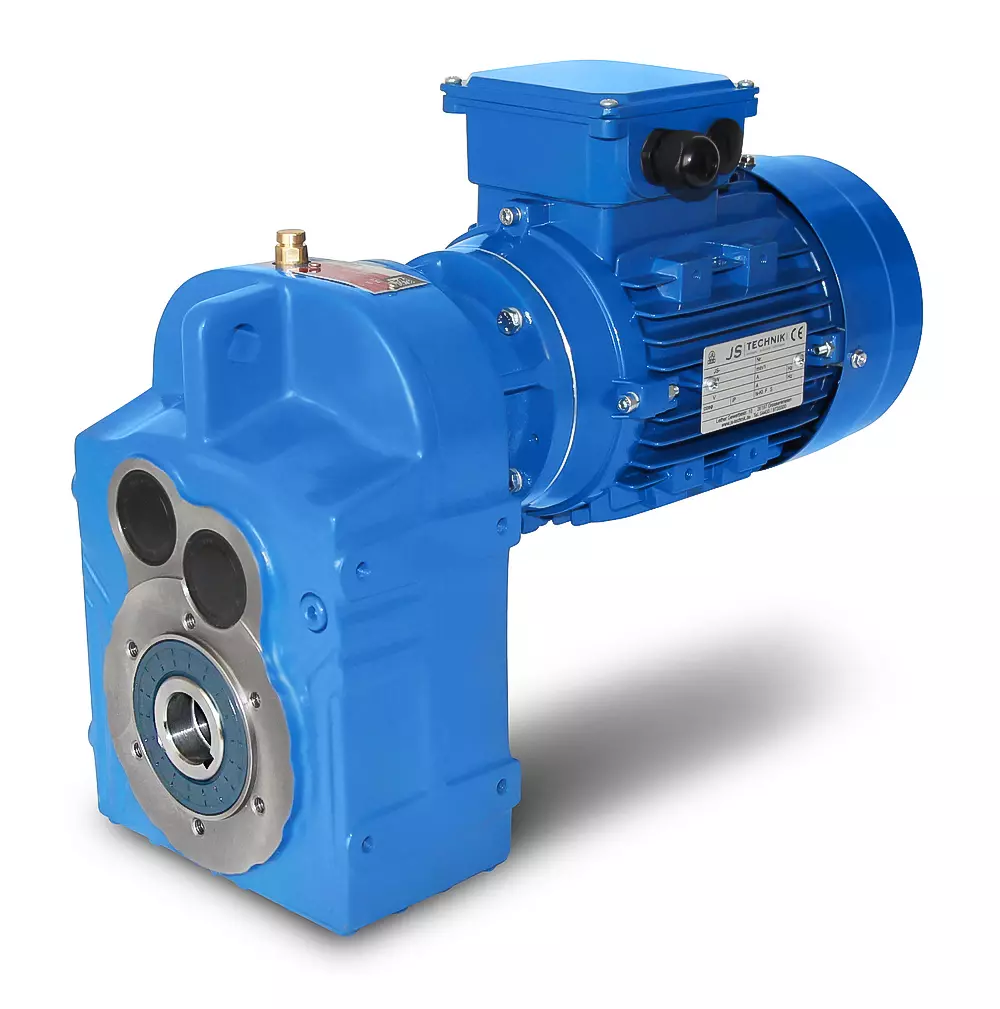

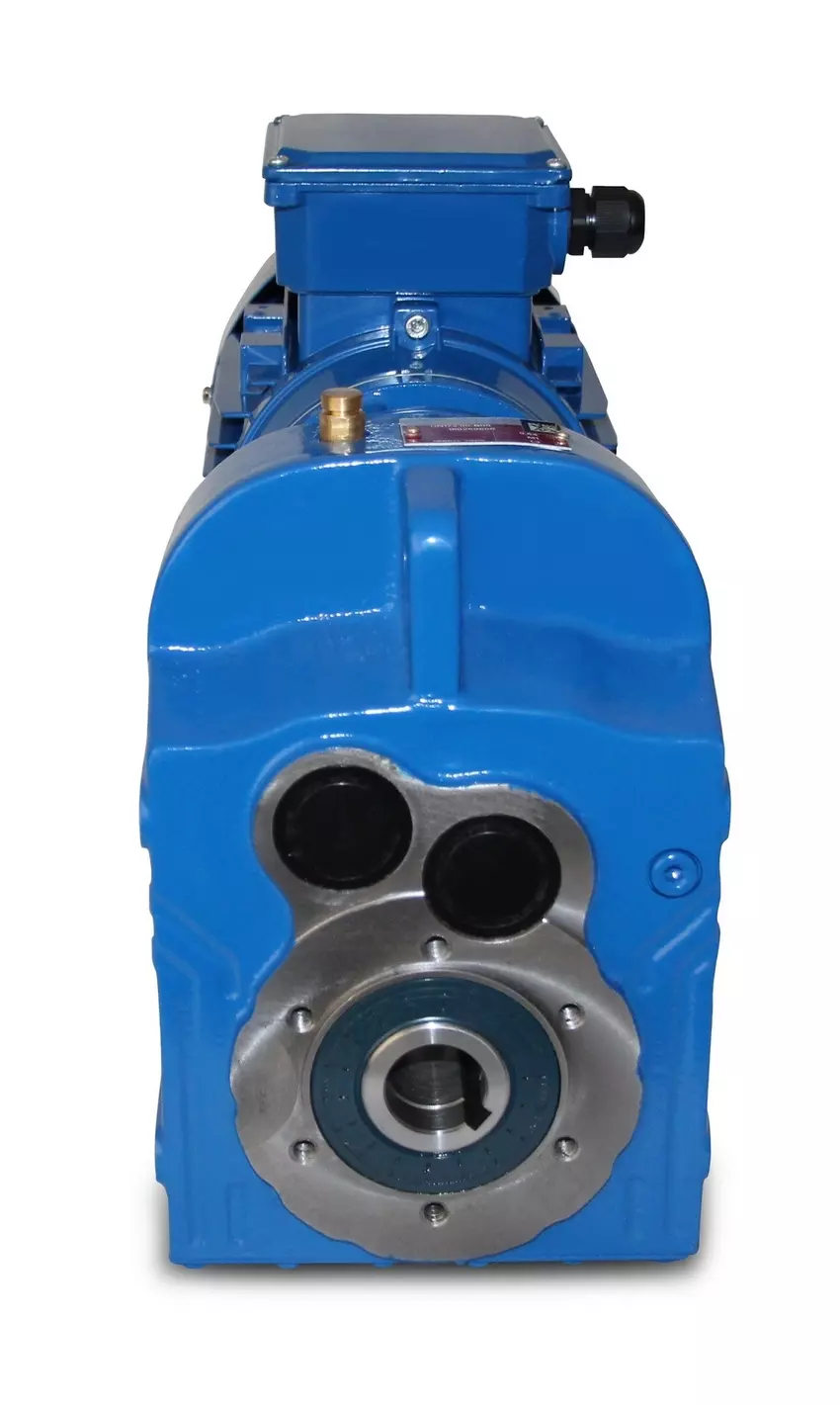

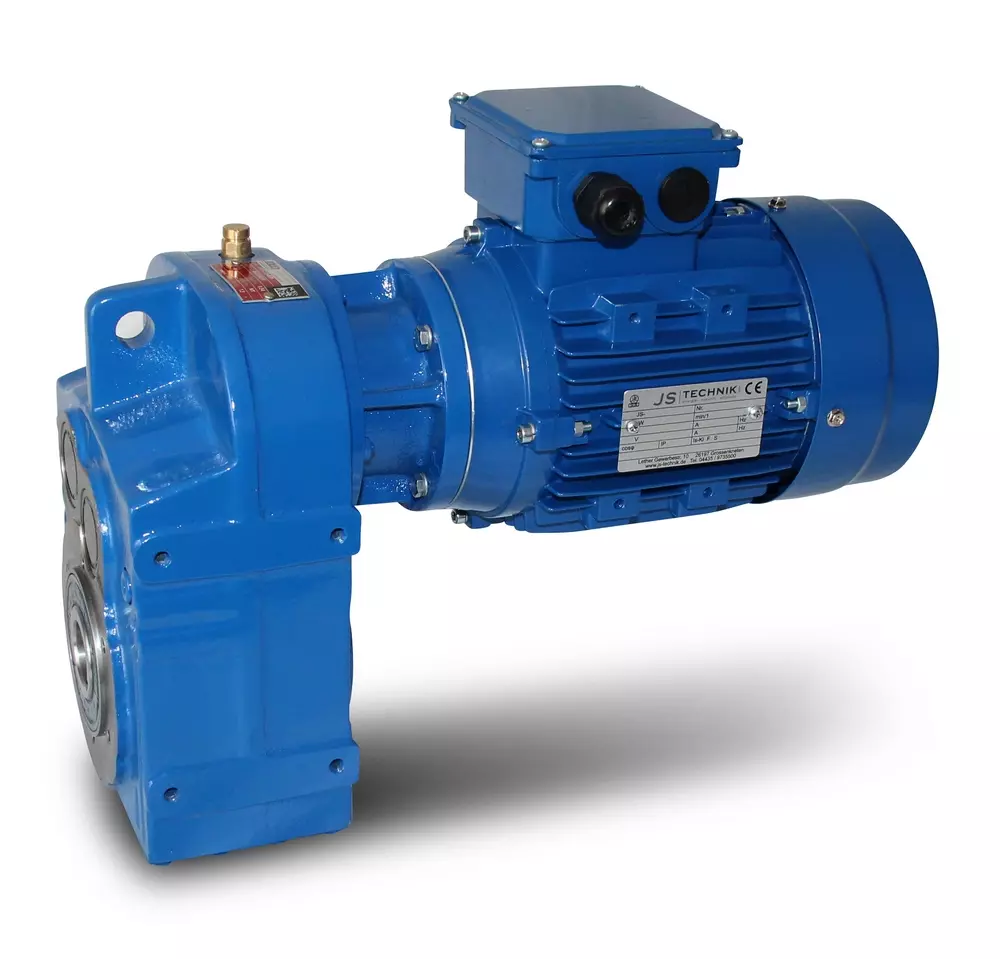

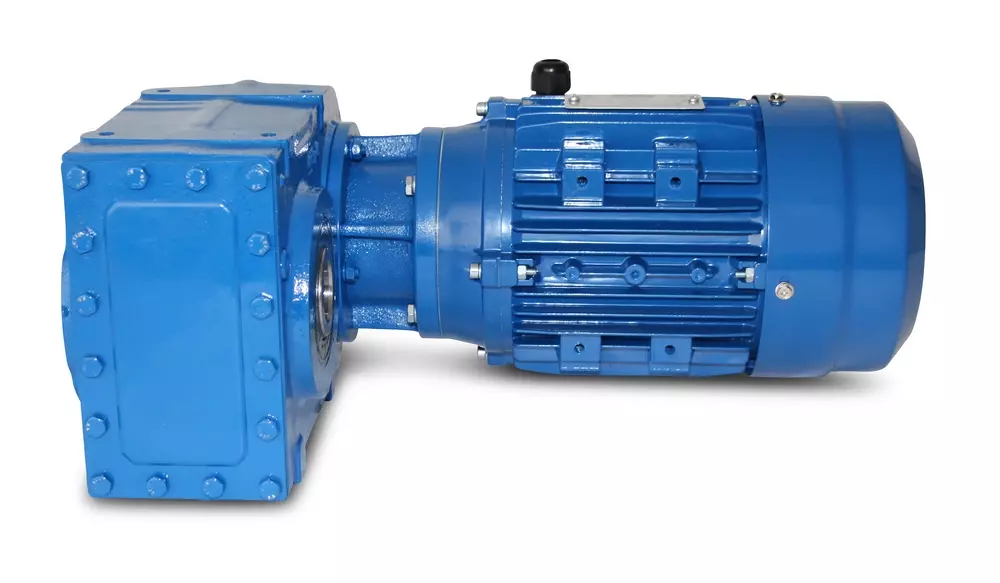

Motorredutor de veio paralelo com flange IEC entre a caixa de velocidades e o motor elétrico,

Tensão=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% de acordo com VDE 0530), frequência=50/60 Hertz.

Potência=2,2 kW, velocidade (n²)=34 rpm, relação de transmissão (i)=41,23, binário (M²)=587 Nm,

Fator de serviço (fs)=1,0, modelo=B3, veio oco=40 mm, peso=42 kg, cor=RAL5010.

Sensor de temperatura=3 x termístores PTC, modo de funcionamento=S1- 100% ED, caixa de terminais=topo (rotativa).

O motor redutor é adequado para o funcionamento com conversor de frequência e está em conformidade com a norma IEC 60034-30:2008.

O redutor de veios paralelos pode ser operado em ambos os sentidos de rotação e é fornecido com um enchimento de óleo.

De acordo com a VDE 0105 e a IEC 364, todos os trabalhos no acionamento elétrico só podem ser executados por pessoal qualificado

pessoal qualificado. Para modificações ou projectos especiais, envie-nos um pedido de informação.

Quando encomendar, por favor selecione a posição de instalação e a versão pretendidas.

Informação importante
Este atuador é um produto personalizado. O cancelamento ou a desistência da compra estão excluídos!
Todas as fotografias do produto são exemplos não vinculativos!

Binário:	501 a 1000 Nm
Desempenho:	2,2 kW
Velocidade:	11 a 50 rpm
Diâmetro do veio:	40 mm
Série:	Série D

Propriedades "DV283-100-4-2,2 kW- 34 rpm Motoredutor de veio paralelo"

Binário:	501 a 1000 Nm
Desempenho:	2,2 kW
Velocidade:	11 a 50 rpm
Diâmetro do veio:	40 mm
Série:	Série D

Acessórios

DV 28X- Eixo de saída

Veio de saída com mola de ajuste para redutores planos DV282, DV283, DV285 e DV286, 40 x 80 mm O veio está montado de forma fixa e só pode ser encomendado com um motor redutor. Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

83,09 €*

Pormenores

DV 28X- Opção de flange de saída

Flange de saída para caixas de velocidades planas DV282, DV283, DV284, DV285 e DV286 Ø 300 x 230 x 265 mm, B5 Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

54,00 €*

Pormenores

Inversor de frequência LS 0022S100-4EOFNS

Inversor de frequência, 2,2 kW, 3 x 400 V, IP20, painel de controlo LED integrado, filtro EMC (C3) funções de controlo sensorless alargadas binário de arranque elevado de 200 % mesmo a 0,5 Hz elevada densidade de potência, dimensões compactas, montagem através de orifícios filtro EMC integrado (C3) Conformidade com as normas globais CE, UL, cUL Utilize o serviço pesado 150 % durante 1 min ou o serviço normal 120 % durante 1 min Função de auto-ajuste quando parado ou em rotação Classe de proteção opcional IP66/NEMA4X, com interrutor principal integrado (até 22kW) Paragem segura integrada "STO" (Safe Torque Off), circuito de entrada redundante ecrã integrado com operação simples, possibilidade de visualização remota externa Função de cópia inteligente, para a qual o S100 não precisa de ser ligado à corrente substituição simples do ventilador, com indicação automática do tempo de substituição Sequências PLC programáveis com blocos de funções e/S digitais e analógicas, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (em preparação: Profinet, EtherCAT)

347,47 €*

Pormenores

Inversor de frequência LS 022M100

Inversor de frequência, 2,2 kW, 1 x 230V, 10,0A, IP20, filtro EMC integrado - Filtro EMC C2 - Potenciómetro para controlo da velocidade - Montagem em placas de montagem ou calha DIN - Possibilidade de instalação lado a lado (2 mm de distância entre os variadores) - Ligação simples através da porta RJ45 - IO standard: 3x DI, 1x DO, 1x AI (0-10V), 1x AO (0-10V) - Chopper de travagem para 1.5kW e 2,2kW - Capacidade de sobrecarga de 150 % durante 1 min - Programação com o software de operação DriveView9 através de ligação RJ45 no M100 (Apenas na versão avançada! A versão standard não tem interface RJ45! Por favor, selecione a versão) Extrato das funções especiais: - Travagem CC - Operação Jog - Operação a 3 fios - Operação Dwell - Compensação de escorregamento - Controlo PID - Operação de poupança de energia - Pesquisa de velocidade - Reinício automático inversor de frequência de 2,2 kW, 230V, disponível a curto prazo!

De 238,29 €*

Pormenores

DV 28X- Flange de saída standard

Flange de saída para caixas de velocidades planas DV282, DV283, DV284, DV285 e DV286 Ø 250 x 180 x 215 mm, B5 Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

54,00 €*

Pormenores

Tamanho da unidade de ventilação forçada 100

Ventilador de arrefecimento forçado, unidade de ventilador de arrefecimento forçado, tamanho do motor 100 Classe ISO F, classe de proteção IP56, peso 3,7 kg, multi-tensão. 1x230 V-50 Hz, 45 Watt, 0,19 A, 2900 rpm, 142 m3/h, condensador 3µF1x240 V-60 Hz, 55 Watt, 0,23 A, 3400 rpm, 142 m3/h, condensador 3µF 3x230/400 V-50 Hz, 40 watts, 0,19 A/0,12 A, 2900 rpm, 142 m3/h3x 254/460 V-60 Hz, 55 watts, 0,19/0,11 A, 3400 rpm, 142 m3/hPintura RAL5010, comprimento total 185 mm, Ø interno 197 mm Para instalar o ventilador externo, é necessário remover a tampa do ventilador ea lâmina do ventilador. Se não for possível utilizar uma extensão,o veio deve ser encurtado. Se encomendar com motor, o ventilador de arrefecimento forçado também pode ser fornecido montado. Por favor, selecione a versão.

De 234,43 €*

Pormenores

Inversor de frequência LS 0022S100-4EXFNS

Inversor de frequência, 2,2 kW, 3 x 400 V, IP66, painel de controlo LED integrado, filtro EMC (C3) Tipo de proteção IP66/NEMA4X com interrutor principal integrado funções de controlo sem sensores alargadas binário de arranque elevado de 200% mesmo a 0,5 Hz elevada densidade de potência, dimensões compactas, montagem através de orifícios filtro EMC integrado (C3) Conformidade com as normas globais CE, UL, cUL Utilize o serviço pesado 150% durante 1 min ou o serviço normal 120% durante 1 min Função de auto-ajuste quando parado ou em rotação Paragem segura integrada "STO" (Safe Torque Off), circuito de entrada redundante ecrã integrado com operação simples, possibilidade de ecrã remoto externo Função de cópia inteligente, para a qual o S100 não precisa de ser ligado à corrente substituição simples do ventilador, com indicação automática do tempo de substituição Sequências PLC programáveis com blocos de funções e/S digitais e analógicas, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (em preparação: Profinet, EtherCAT)

647,03 €*

Pormenores

Opções de motor

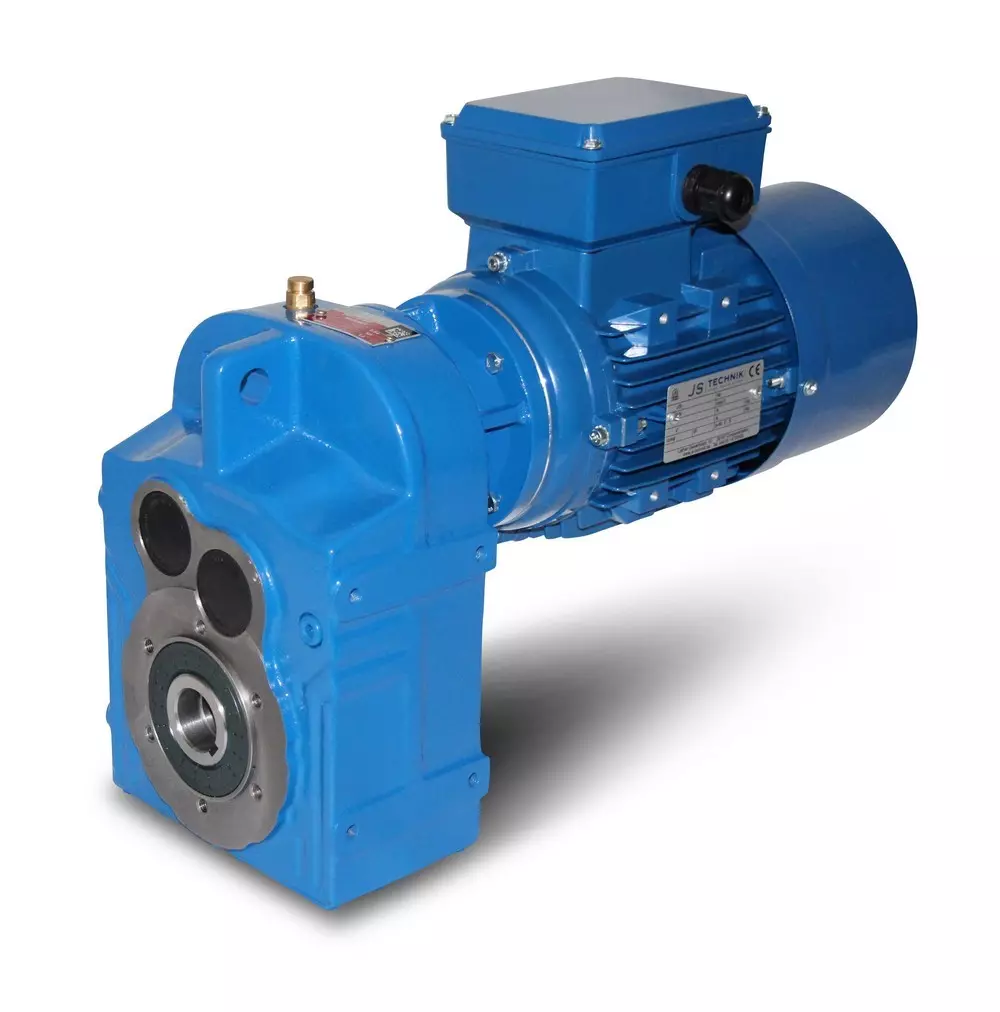

Opção de motor de freio 2,2kW 4 pólos para a série D

Opção de motor-freio para moto-redutores de veios paralelos, com motor de 2,2kW na versão de 4 pólos. Travão=32 Nm 230V com retificador. ! Apenas sobretaxa para o motor-freio e apenas disponível em conjunto com o respetivo moto-redutor trifásico! Todas as fotografias de produtos são exemplos não vinculativos! Sujeito a alterações técnicas.

373,90 €*

Pormenores

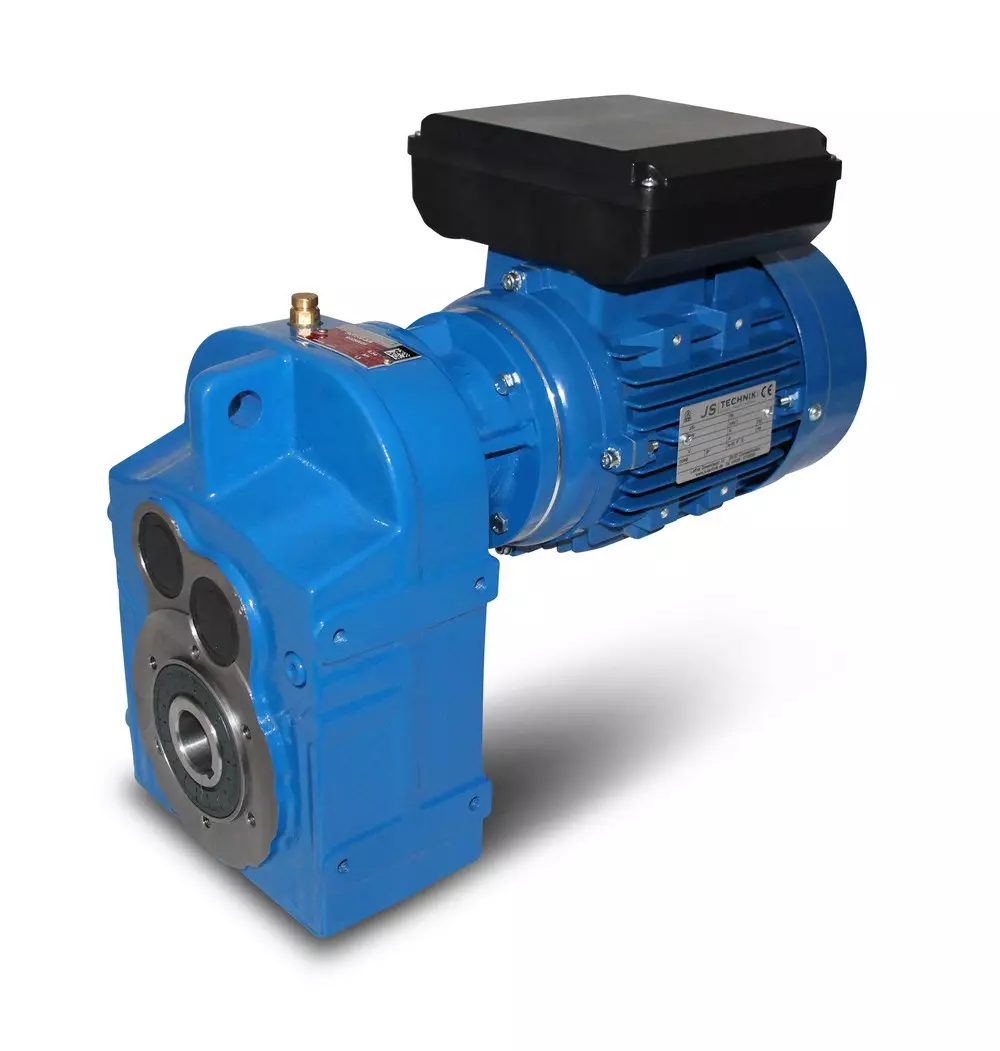

opção 230V 2,2kW-4 pólos para a série D

Não pode ser encomendado individualmente!Opção monofásica em 1x230V-50Hz, para moto-redutores planos com motor de 2,2kW em versão de 4 pólos, com condensador de funcionamento e de arranque. ! Opere o acionamento apenas com carga, o binário de arranque é inferior ao do motor trifásico! ! Apenas disponível a um custo adicional para o motor e apenas em conjunto com o motor redutor trifásico correspondente!! Não pode ser combinado com a opção de motor-freio ! Todas as fotografias do produto são exemplos não vinculativos! Sujeito a alterações técnicas. Opcional: Interruptor de ligar/desligar com interrutor de inversão para rotação esquerda/direita, desbloqueio de subtensão, Ficha de colarinho=1 x 230 V, capacidade de comutação=16 A, temperatura ambiente=-5°C a +40°C, Cabo entre o motor e a caixa do interrutor=aprox. 90 cm.

De 44,66 €*

Pormenores
